Žľabový systém BRYZA je osvedčený výrobok, ktorý bol uvedený na trh začiatkom roka 2004 .




BRYZA je kompletný systém, ktorý sa skladá z odkvapových žľabov s polkruhovým prierezom 75, 100 a 125, skupiny kovaní a zvodových rúrok s dvoma priemermi 63 a 90 mm. Diskrétna elegancia klasických tvarov, jednoduchá montáž a výber z dvoch farieb vrôznychveľkostiach umožňujú splniť všetky želania zákazníkov .

Hnedá (RAL 8017) - Grafitová (RAL 7021)

75 Systém

Žľab 75 mm so zvodovou rúrou 63 mm. Pre malé obytné budovy, strechy, garáže, balkóny apodkrovia

systém 100

Žľab 100 mm so spádovou rúrou 90 alebo 63 mm.

systém 125

Žľab 125 mm so zvodovou rúrou 90 mm.

Časti odkvapového systému

1.
"Žľab" 75, 100, 125 mm, 2 m 2.

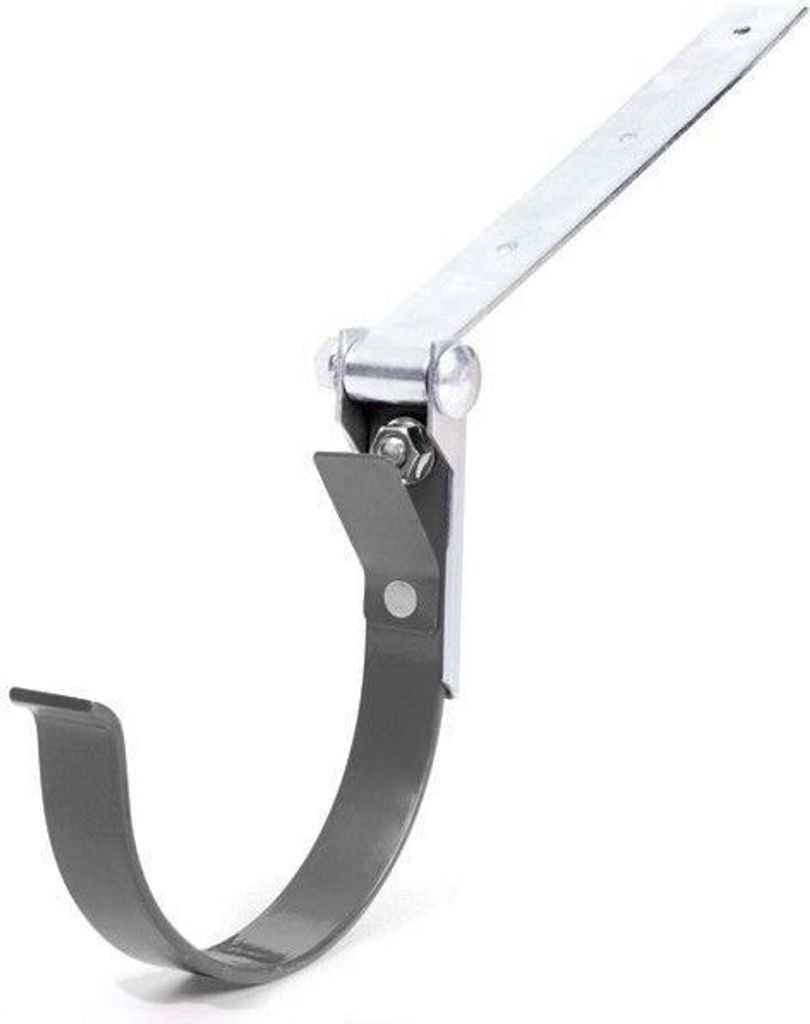

"Držiak žľabu" 75, 100, 125 mm 3.
"Vnútorný rohový diel 90°" 75, 100, 125 mm 4.

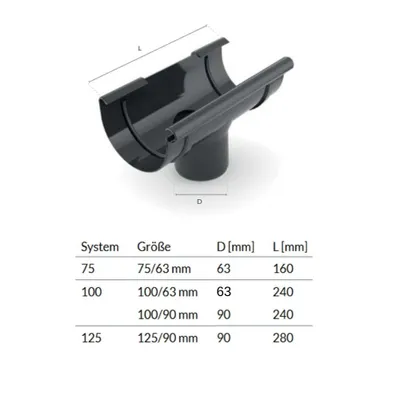

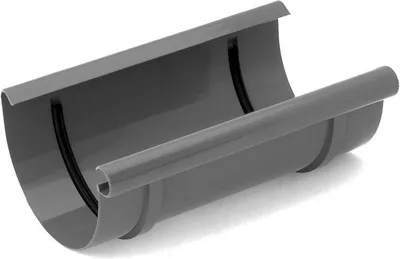

"Spojka žľabu" 75, 100, 125mm 5. "Rohový diel mimo 90°" 75, 100, 125mm 6. "Výpustný kohút" 75/63, 100/63, 100/90, 125/90mm 7.

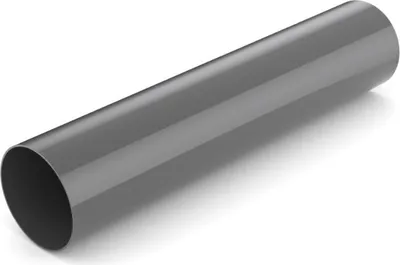

"Uzáver žľabu pravý/ľavý" 75, 100, 125mm 8. "Zvodové potrubie" 63, 90mm 9. "T-kus" 63, 90mm 10. "Konzola (PVC)" 63, 90mm 11. "Prípojka/objímka zvodového potrubia" 63, 90mm 12. "Zvodové potrubie" 63, 90mm

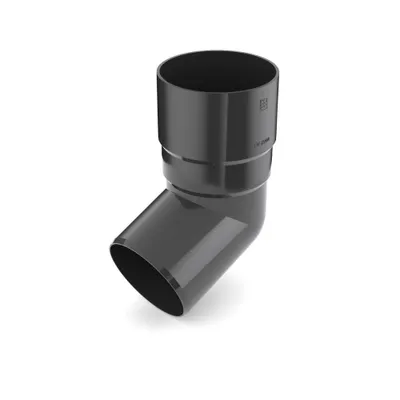

"Redukcia" 90/63mm 13. "Koleno 67,5°" 63, 90mm 14. "Žľabová lišta (kovová) nastaviteľná" 75, 125mm 15. "Hák pre držiak PVC" 120, 160, 180, 220, 250, 350mm 16. "Rohový diel vnútorný nastaviteľný uhol 120° až 145°" 125mm 17. "Rohový diel vonkajší nastaviteľný uhol 120° až 145°" 75, 100, 125mm

Typ pripojenia

Kanály sa pripájajú k tvarovkám pomocou zacvakávacieho spoja. Spoj je utesnený gumovým profilom umiestneným v drážke tvarovky.
Tento typ pripojenia umožňuje jednoduchú montáž a zabezpečuje požadovanú tesnosť.
Spádové rúry sa pripájajú k potrubným tvarovkám pomocou pripojovacích objímok bez tesnenia.

Uvedené typy pripojenia umožňujú kompenzovať tepelné zmeny dĺžky častí odkvapového systému

Pri montáži dbajte na!

PVC a oceľové konzoly sa montujú priamo na strešné laty alebo krokvy.
Vzdialenosť medzi konzolami by mala byť 40-50 cm.
Pre správny odtok vody by mal mať žľab sklon 2 mm na 1 m v smere podpery.

Rezanie žľabov a zvodových rúr na mieru

Žľaby alebo zvodové rúry narežte na správnu dĺžku pod pravýmuhlom pomocou píly s jemnými zubami.

Inštalácia žľabu do držiakov a inštalácia podpier a jednotlivých častí

Inštalácia v PVC a kovových konzolách sa začína zasunutím príruby žľabu do predného nosa konzoly, potom sa pod zadný nos vtlačí vnútorný diel žľabu. Rohový diel, spojovací diel a spojovací diel žľabu sa inštalujú nasunutím na prednú prírubu žľabu a potom sa zacvaknú na zadnú prírubu žľabu.



Pri pripájaní dbajte na správnu polohu tesnení v spojovacích, pripájacích a rohových dieloch, ako aj na obmedzovače na vnútornom povrchu týchto dielov. Odporúča sa, aby sa na spojovacie, pripájacie a rohové diely žľabov namontovali ďalšie držiaky žľabov.

Rohový diel, spojovací diel a konektor žľabu sa montujú nasunutím na prednú prírubu žľabu a následným zacvaknutím na zadnú prírubu žľabu. Pri pripájaní sa uistite, že tesnenia v spojovacích dieloch, spojovacích dieloch a rohových dieloch sú správne umiestnené a že na vnútornom povrchu týchto dielov sú obmedzovače. Odporúča sa, aby sa na spojovacie diely žľabu, spojovacie diely a rohové diely namontovali dodatočné držiaky žľabu.
