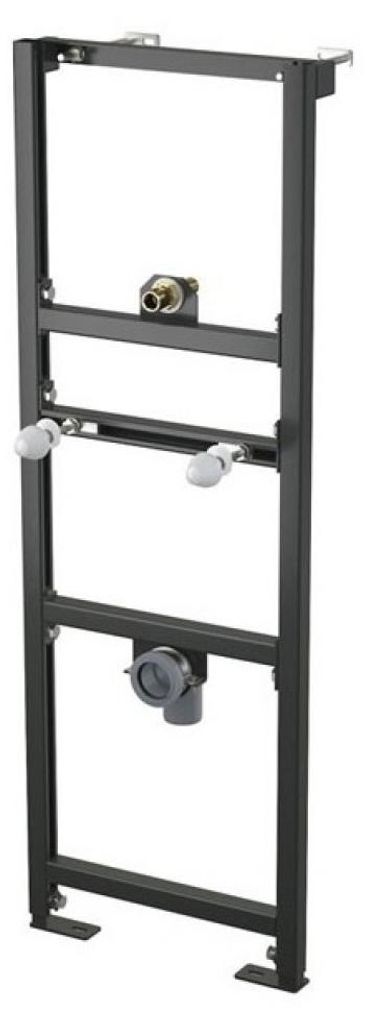

Alcadrain A107/1120 Montagerahmen für Urinal

Anwendung:

• für Wand-Urinal
• Für die Montage von Druckspüler
• Für den Einbau von vorne zu tragende Wand oder in Gipskartonkonstruktionen

Eigenschaften:

• Für den Anschluss von Spüler für Druckurinal ATS001
• Variable einstellbare Sprossen
• Einstellbare Ankerschenkel mit einer Bremse im Bereich von 0 bis 200 mm
• Pissoir Befestigungsabstand von 80 bis 280 mm
• Wasserversorgung mit Einstellmöglichkeit von der Mitte 0-125 mm
• Abfall mit der Möglichkeit der Einstellung von der Mitte 0-110 mm
• Die Rahmenkonstruktion ermöglicht eine Verankerung in ausreichend tragende Gipskartonkonstruktion oder vor tragender Wand
• Material: Metall pulverbeschichtet

Technische Daten:

Lieferumfang:

• Selbsttragender Rahmen mit einem C-Profil
• Befestigungsset: Schraube Ø8x60 - 4 Stück, Dübel Ø12 - 4 Stück
• Befestigungsmaterial für Pissoir: Schraube M10 - 2 Stück
• Gehäusen von Befestigungsmaterial
• Anschlussverschraubung G1/2"-G1/2"
• HT50 Ablaufbogen mit Dichtung

Montážny rám pre pisoár

• pre závesný pisoár
• na montáž tlakového splachovača
• na montáž pred nosnú stenu alebo do sadrokartónovej konštrukcie

Vlastnosti

• na pripojenie tlakového pisoárového splachovača ATS001
• výškovo nastaviteľné priečky
• nastaviteľné kotviace výsuvné nohy s brzdou v rozmedzí 0–200 mm
• rozstup upevnenia pisoáru 80–280 mm
• prívod vody s možnosťou nastavenia od stredu 0-125 mm
• odpad s možnosťou nastavenia od stredu 0-110 mm
• konštrukcia rámu dovoľuje kotvenie k samostatnej dostatočne nosnej sadrokartónovej priečke alebo pred nosnú stenu
• materiál: kov ošetrený práškovou farbou
• záťažová skúška 150 kg

Obsah balenia

• samonosný rám s C-profilom
• fixačný set: skrutka ?8x60 - 4 ks, rozperka ?12 - 4 ks
• fixačný set na uchytenie pisoára: skrutka M10 - 2 ks
• krytky fixačného materiálu
• pripojovacie šróbenie G1/2"–G1/2"
• odpadové koleno HT50 s tesnením
