Drabest | Strešný zdvihák pre fotovoltaické systémy, hliník, 12,5 m, nosnosť 125 kg, elektrický navijak 230 V 1050 W, lano 12 m

Drabest | Strešný kladkostroj - rebríkový kladkostroj - pre fotovoltaické panely, 12 m - Strešný kladkostroj pre fotovoltaické systémy

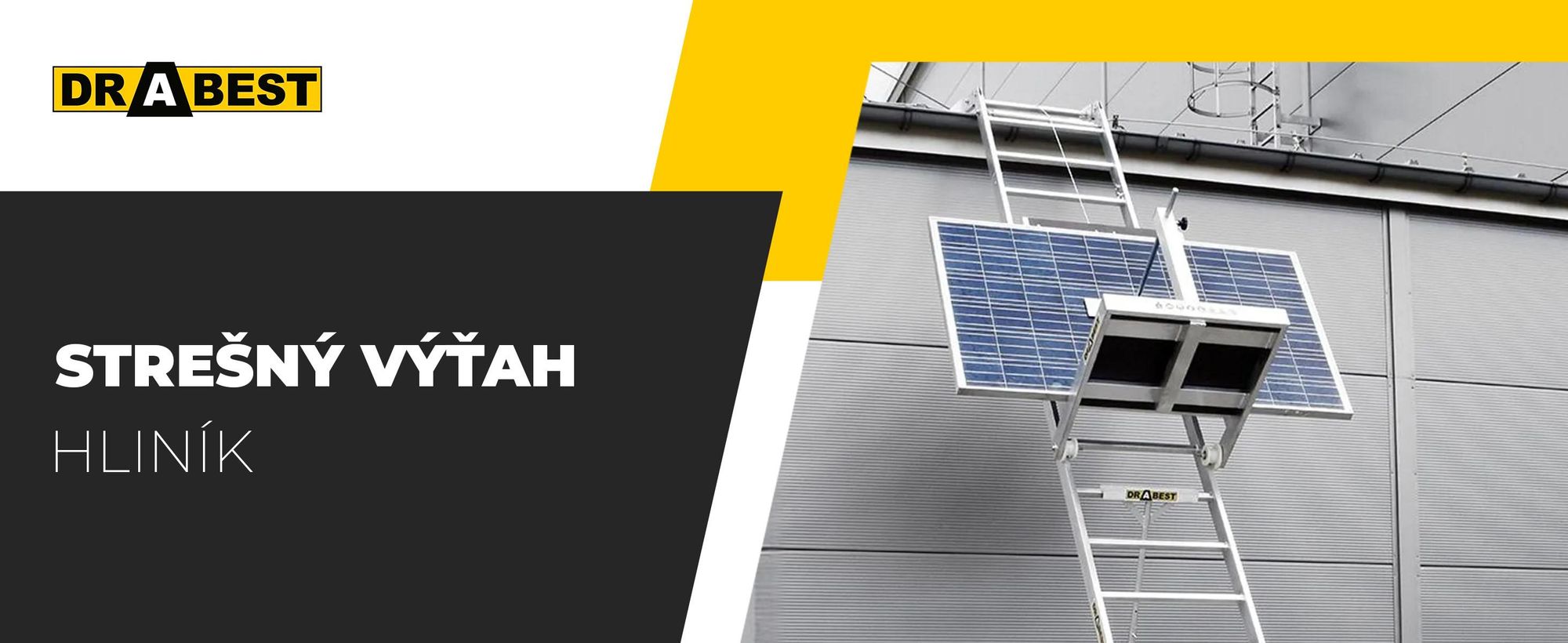

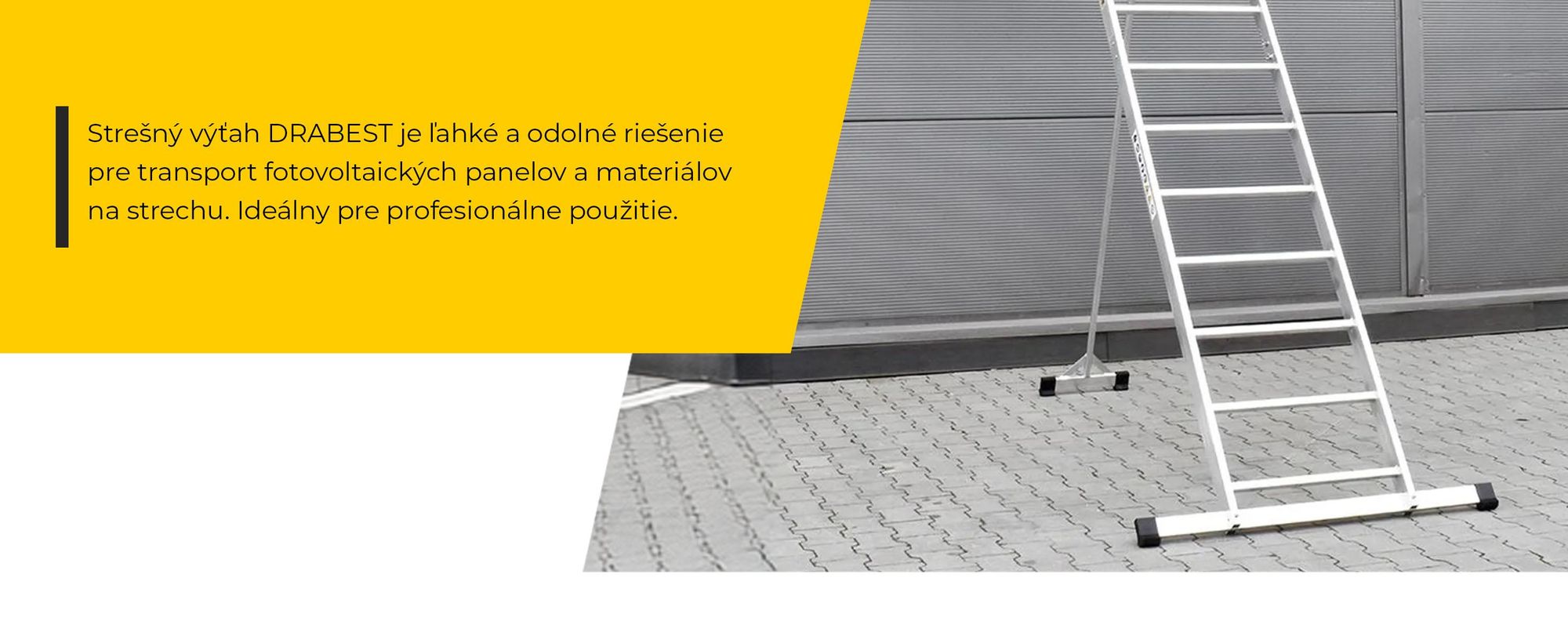

Strešný kladkostroj Drabest je ľahká hliníková rebríková konštrukcia, ideálna na prácu vo výškach.

• Hliníková konštrukcia rebríka s rebrovanými priečkami


• Hmotnosť všetkých komponentov: 90 kg

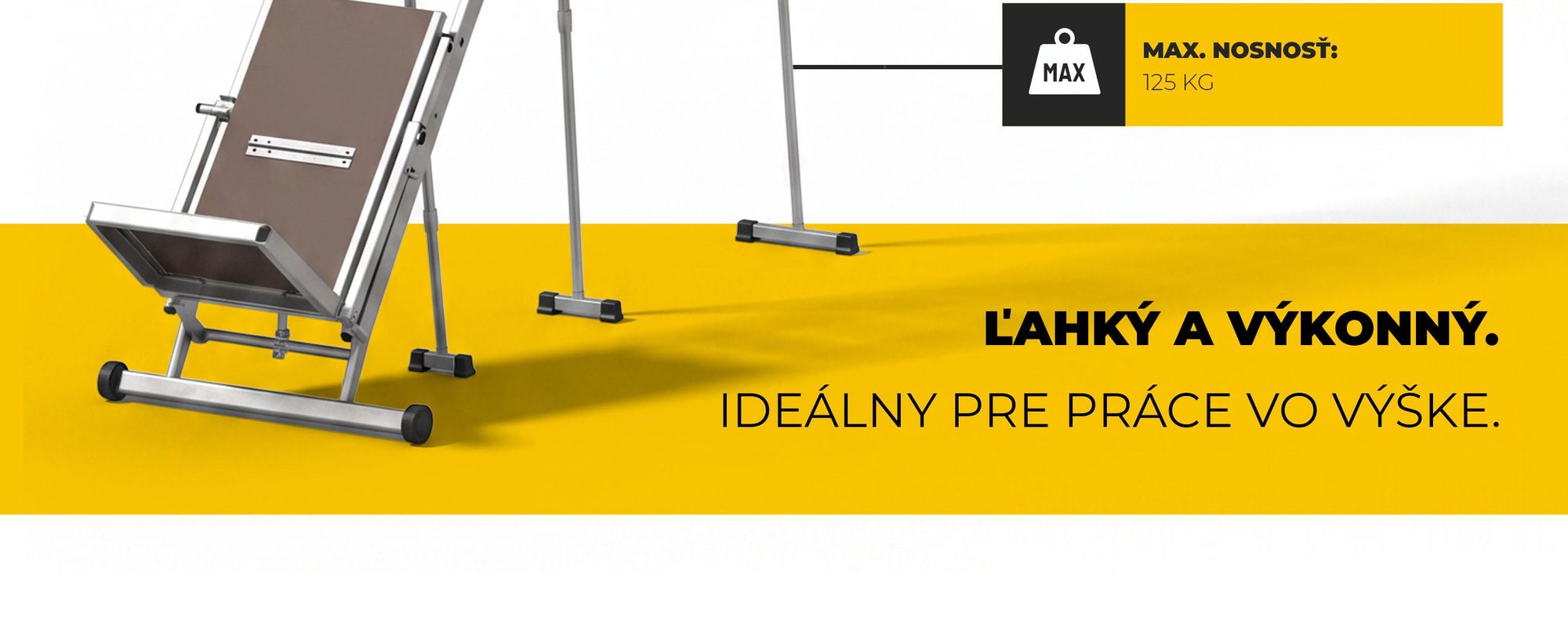

• Nosnosť 125 kg


• Dĺžka lana: 12 m


• Rýchlosť zdvíhania: priemerne 10 m/min


• Napájacie napätie 230 V


• Výkon motora 1050 W


• Prepravný vozík s výklopnými bočnicami


• Rozmery prepravného vozíka - základňa: 760 mm x 720 mm, bočné steny: 230 mm x 720 mm


• Rozmery rebríkového výťahu v zloženom stave: 630 mm x 580 mm


• Jednoduchá montáž a demontáž

Prípustné zaťaženie zdviháka - do 125 kg

Dĺžka lana - 12 m

Maximálna výška po strechu: 6,5 m

Minimálna dĺžka rozpätia opretého o strechu je 2,5 m

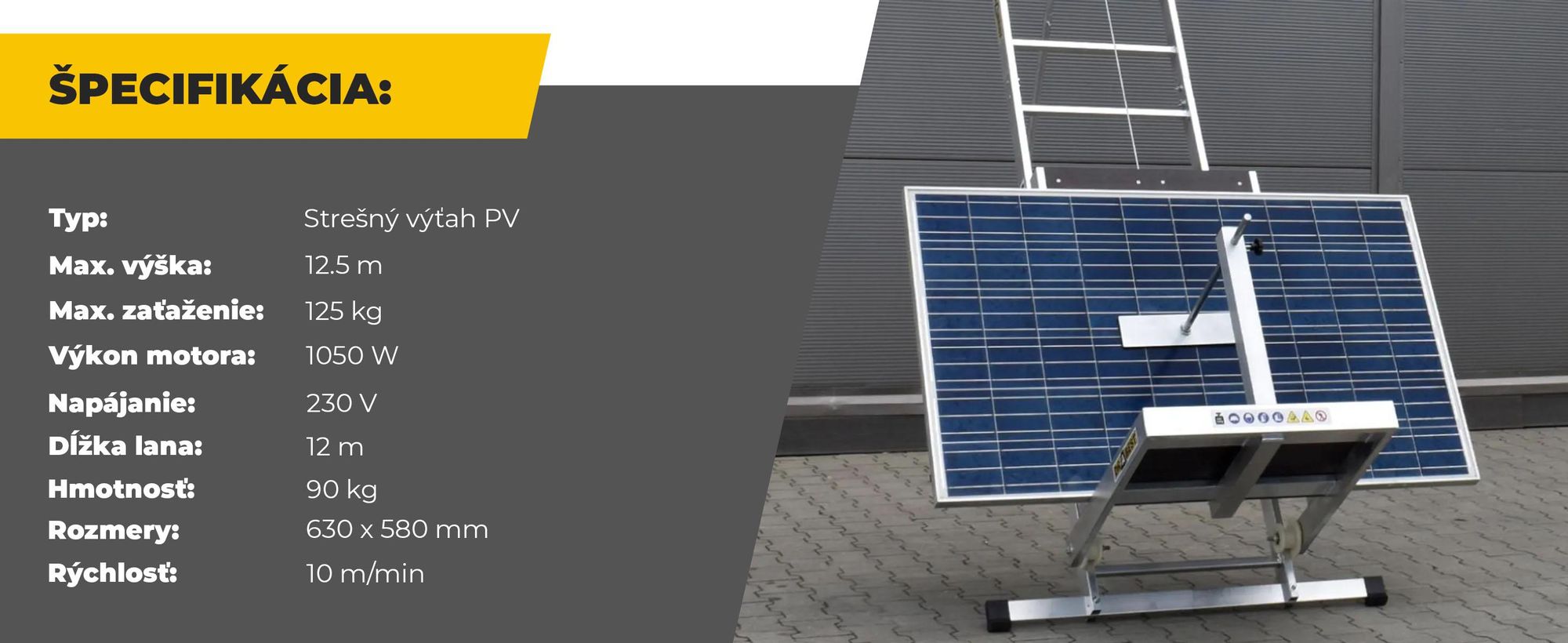

Parametre produktu:

1. Rozmery výsuvu v zloženom stave:

• Celková šírka výťahu 630 mm


• Vnútorná šírka výťahu 580 mm


• maximálna dĺžka výťahu do 12,5 m


2. Nosnosť výťahu: do 125 kg

3. Dĺžka lana: 12 m

4. Rýchlosť zdvíhania: priemerne 10 m/min

5. maximálna výška po strechu: 6,5 m

NA ZAISTENIE MAXIMÁLNEJ BEZPEČNOSTI SÚ SÚČASŤOU SÚPRAVY DVE PODPERY.KRATŠIA PODPERA BY MALA BYŤ UMIESTNENÁ MEDZI 1. A 2. SEGMENTOM.

• Rebríkový navijak DRABEST s koľajnicou je univerzálny a spoľahlivý výrobok odporúčaný na rýchlu prepravu napr. strešných škridiel alebo iných predmetov. Je robustný a jeho jednoduchá montáž bez použitia náradia šetrí čas a náklady na prácu!


• Ľahké rámy rebríkatvoria modulárny systém, ktorý ponúka široké možnosti konfigurácie.


• Hliníkové priečky z profilu 28x28 mm a stĺpiky z profilu 82x25 mm.


• Hmotnosť všetkých komponentov výťahu je výrazne nižšia, pretože navijak je vyrobený z ľahkého hliníka.


• Maximálna dĺžka zdvihu je 12,5 metra(dĺžka lana: 12 metrov)


• Maximálne zaťaženie 125 kg


• Robustná konštrukcia vyrobená z pevného extrudovaného hliníka.

Zoznam komponentov:

• Rám rebríka 1,85 m so stabilizátorom / č. 1 / - 1 ks.


• Rám rebríka 1,85 m / č. 2 / - 3 ks


• Rám rebríka 1,06 m / č. 3 / - 2 ks.


• Kĺbový rám / č. 4 / - 1 ks.


• Pohonný rám / č. 5 / - 1 ks.


• Prepravný vozík / č. 6 / - 1 ks.


• Teleskopická podpera / č. 7 / - 3 ks.


• Upínacia konzola / č. 8 / - 1 ks.

- Bočné vodiace lišty vozíka – 2 ks

- Spodné zarážky zabraňujúce vyjazdu vozíka z profilov – 2 ks

Maximálna výška po strechu je 6,5 m.

Okrem toho sa na streche nachádzajú rámy rebríka.

Celkovo môžete dosiahnuť výšku až 12,5 m.

VOZÍK NA PREPRAVU FOTOVOLTAICKÝCH PANELOV

• Prepravný vozík na prepravu fotovoltických panelov pozostáva z hliníkového rámu a je pokrytý vodotesnou, protišmykovou preglejkou.


• Má rukoväť špeciálne prispôsobenú na prepravu fotovoltaických panelov.

• Rozmery:

Výška - 0,8 [m] Šírka - 1,18 [m] Hĺbka - 0,72 [m]

Prítlak (bezpečnostné rameno) na prepravu fotovoltaických panelov

Špeciálne navrhnutý rám chráni panely pred nekontrolovaným pohybom. Svorka pozostáva z oceľovej rúrky ø 15x1,5 mm s plynulým nastavením; okrem toho je upínacia (pridržiavacia) plocha pokrytá mikrokaučukom, povrchom, ktorý nepoškodzuje panely. Svorku je možné aj úplne odstrániť, pretože upínacia časť (plochá lišta s mikropryžou) je priskrutkovaná do lišty.

MOTOR VÍJAČKY

Motor navijaka je stredobodom celej konštrukcie. Motor má maximálnu nosnosť až 400 kg. Je vybavený 12 m dlhým káblom, ktoré umožňuje vytiahnuť vozík do požadovanej výšky. Zdvihák sa ovláda pomocou káblového diaľkového ovládania, ktoré umožňuje ovládať motor z bezpečnej vzdialenosti, pričom sa zachováva stály vizuálny kontakt s bežiacim motorom, takže obsluha môže kedykoľvek reagovať. Okrem toho je motor vybavený bezpečnostnými brzdami, ktoré zabraňujú prílišnému vtiahnutiu a odvinutiu lana. Motor je namontovaný na 4 skrutkách na špeciálnej hliníkovej konštrukcii (vlnitý plech s hrúbkou 3 mm) privarenej k časti rebríka.

• Výkon motora 1050 W


• Napájacie napätie - 230 V


• Rýchlosť zdvíhania - 8 m/min

Segmenty sa montujú tak, že sa jeden segment rebríka umiestni na špeciálny oceľový spojovací diel v druhom segmente rebríka a tieto segmenty sa zoskrutkujú (zaistia) tzv. motýlikovými skrutkami.Týmto spôsobom sa dosiahne trvalé spojenie, ktoré zároveň umožňuje jednoduchú montáž.Univerzálnosť tohto spojenia spočíva v tom, že každý segment sa dá zmontovať.
