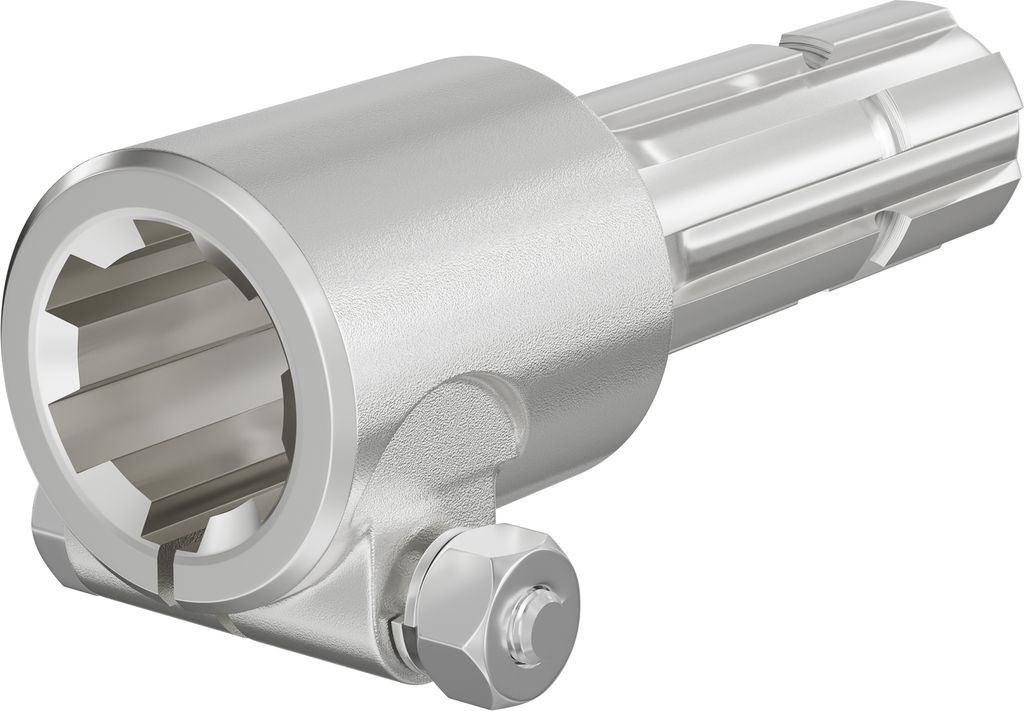

Vývodový hriadeľ, PTO 175 mm puzdro s drážkovaným uložením hriadeľa 1 3/4" Z6 pre výstupný hriadeľ 1 3/8" Z6 traktora

• Zásuvka PTO
• Dĺžka: 175 mm
• Pripojenie drážkovaného hriadeľa: 1¾″, 6 drážok
• Pripojenie výstupného hriadeľa: 1″, 6 zubov
• Priemer: ø 45,5 mm (vnútri s drážkou), ø 34,87 mm (vonku so zubom)

Vysokokvalitný vývodový hriadeľ (známy aj ako kĺbový hriadeľ) je základným prvkom v poľnohospodárstve, pretože prenáša výkon traktora na rôzne poľnohospodárske náradie.

Jedným z komponentov, ktorý je veľmi často nevyhnutný na prenos výkonu, je kĺbová zásuvka ako adaptér s dvoma pripojovacími stranami. Na jednej strane sa nachádza samec alebo vonkajší profil, druhá strana je vybavená samicou alebo vnútorným profilom. Spojovací diel sa používa na spojenie vývodového hriadeľa traktora a kĺbového hriadeľa, aby bolo možné poháňať prípojné zariadenie. Kus sa nasúva na oboch stranách, drážky vnútorného profilu zabraňujú otáčaniu hriadeľa. Počet zubov a drážok vo vnútornom a vonkajšom profile puzdra je odlišný. Dodávame puzdrá so 6, 20 a 21 zubami/drážkami.

Aby sme vám pomohli nájsť správne puzdro kĺbového hriadeľa, vopred si všimnite technické údaje a skontrolujte, či sa zhodujú s údajmi o kĺbovom hriadeli, traktore a prídavnom zariadení.

Radi by sme vás tiež upozornili na naše kĺbové hriadele, spojky, nábehové spojky a drážkované hriadele v najrôznejších vyhotoveniach, ktoré u nás môžete získať. To znamená, že si u nás môžete zostaviť celú pohonnú jednotku a nájsť aj náhradné diely. Určite sa nájde niečo, čo bude vyhovovať požiadavkám vášho zariadenia.

Bezpečnostné pokyny pre vývodové hriadele:
- Všetky hriadele, kompletné hriadele a náhradné hriadele, ako aj všetky adaptéry a komponenty vývodového hriadeľa a ich blokovacie zariadenia môžu za určitých okolností zachytiť alebo navinúť oblečenie, ktoré sa počas prevádzky nosí na tele.
- Vždy zabezpečte dostatočnú bezpečnostnú vzdialenosť a ďalšie ochranné pomôcky zodpovedajúce použitiu! Noste priliehavý pracovný odev!
- Zabezpečte, aby sa počas prevádzky nikto nenachádzal v blízkosti vývodového hriadeľa.

Rozmery
175 mm

Materiál
Oceľ AISI 1045

Bezpečnostné pokyny
Všeobecné pokyny
-Pred uvedením do prevádzky si prečítajte a dodržujte návod na obsluhu a bezpečnostné pokyny.
-Tento spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami a/alebo znalosťami, pokiaľ im osoba zodpovedná za ich bezpečnosť neposkytla dohľad alebo pokyny týkajúce sa používania spotrebiča.
-Deti by mali byť pod dohľadom, aby sa zabezpečilo, že sa so spotrebičom nebudú hrať.
-PTO hriadele sú určené výlučne na použitie v poľnohospodárskych strojoch a zariadeniach. Nepoužívajte ich na žiadne iné účely.
Nebezpečenstvo
-Zabezpečte, aby boli všetky kĺbové hriadele vybavené vhodnými krytmi, ktoré zabránia zraneniu.
-Vývodový hriadeľ bezpečne pripojte k stroju a pohonu, aby ste zabránili jeho uvoľneniu počas prevádzky.
-Vždy vypnite stroj a motor a pred vykonávaním údržbových prác počkajte, kým sa vývodový hriadeľ úplne zastaví.
-Počas prevádzky udržujte ľudí, najmä deti, v dostatočnej vzdialenosti od vývodového hriadeľa.
noste priliehavé oblečenie, aby ste zabránili zachyteniu o rotujúci vývodový hriadeľ.
-Výkyvný hriadeľ používajte len v rámci stanovených limitov otáčok, aby nedošlo k poškodeniu stroja a ohrozeniu.
