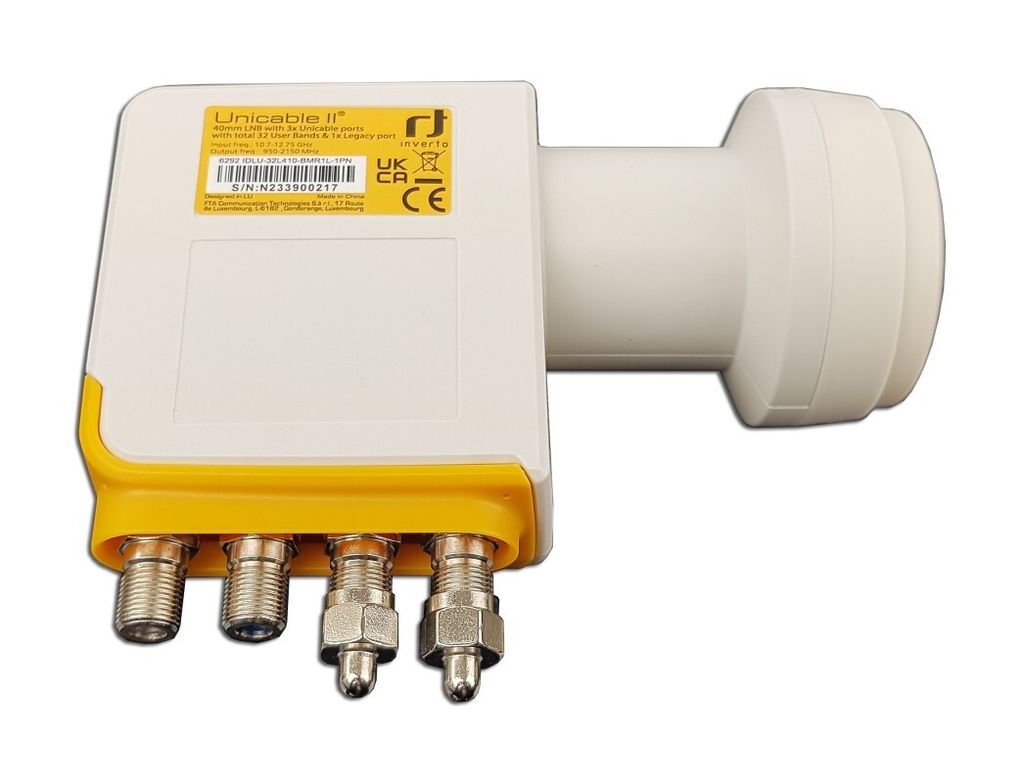

Inverto IDLU-32L410 Unicable II, Unicable (SCR) LNB, 0,7 dB, Biela, 4 cm, 156 mm, 116 mm

Programovateľné LNB 40 mm krk s 32UB + 1 klasický výstup

Model: IDLU-32L410-BMR1L-1PN
Typ: 6292

Tento Unicable II ™ LNB je založený na technológii stohovania digitálnych kanálov a umožňuje pripojenie až 33 satelitných prijímačov, a to 32 cez 3 unicable výstupy a jeden prijímač cez klasický výstup
LNB podporuje štandardné protokoly EN50494 / EN50607, ktoré umožňujú pripojeným prijímačom prístup k akémukoľvek transpondéru prijímaného satelitu (tiež známy ako režim „Dynamic“).

Signál je poskytovaný na všetky tri Unicable výstupy rovnako, čiže na každom z výstupov je dostupných všetkých 32 frekvencií. Musíte len dať pozor, aby ste žiadnu frekvenciu nepridelili dvakrát prijímačom
Môžete teda ľubovolne použiť počet frekvencií na jednotlivých vetvách vo Vašom rozvode.

Alternatívne môže byť LNB nakonfigurovaný tak, aby konvertoval programovateľnú sadu až 32 transpondérov (v závislosti od šírky pásma požadovaných transpondérov) a stohoval ich na svoj výstup (tiež známy ako „statický“ režim)
Tento režim umožňuje pripojenie neobmedzeného počtu prijímačov a prístup k týmto transpondérom.


Technológia stohovania digitálnych kanálov využíva rýchle širokopásmové analógovo-číslicové prevodníky a na výber požadovaných kanálov transpondérov aplikuje digitálne spracovanie signálu, konvertuje ich nahor a ukladá ich ako signály IF na výstupný port
Unicable II ™ LNB ponúkajú nákladovo efektívne a elegantné riešenie pre distribúciu satelitných signálov do viacerých set-top-boxov (multiroom) alebo multi-tunerov PVR cez existujúcu kabeláž, čím sa výrazne znižujú náklady a zložitosť inštalácie v domácnostiach predplatiteľa.

Unicable 2 rozbočovače pre 2 vetvy

Unicable 2 rozbočovače pre 3 vetvy

Unicable 2 rozbočovače pre 4 vetvy

Unicable 2 rozbočovače pre 6 vetiev

Unicable 2 rozbočovače pre 8 vetiev

Statický režim, ktorý umožňuje pripojenie neobmedzeného počtu prijímačov k LNB cez jediný káblový rozvod, robí inštalácie v budovách, kampusoch a uzavretých komunitách podstatne lacnejšie a jednoduchšie, ako kedykoľvek predtým.

Prevádzkový režim (dynamický / statický), úroveň výstupného výkonu, šírka pásma kanálu, frekvencie UB a režim zarovnania paraboly sú programovateľné a dajú sa nakonfigurovať a aktualizovať v teréne pomocou ovládača SatPal ™ od spoločnosti Inverto.

LNB môže byť napájaný cez pripojený STB, alebo pomocou AC / DC adaptéra cez napájací zdroj v prípade, že STB nie je schopný poskytnúť potrebné napájanie
Unicable II ™ je spätne kompatibilný, plne kompatibilný s normami EN50494 aj EN50607 a bezproblémovo sa integruje do inštalácií kompatibilných STB, PVR novej generácie a HGW iba EN50494 alebo zmiešaných EN50494 / EN50607.

Odporúčame prečítať si aj náš článok, kde sa tejto technológii venujeme:

Najdôležitejšie vlastnosti:

- Až 32 účastníkov v 1-3 vetvách
- 1x dodatočný starší výstup
- Unicable EN 50494 (SCR) + EN 50607 (dCSS)
- Hlučnosť 0,1 dB typ.
- Zosilnenie signálu 67 dB
- Rozšíriteľná ochrana proti poveternostným vplyvom pre F-spojky
- Odolný voči teplu a chladu

Technické špecifikácie

Inverto Unicable II LNB IDLU-32L410-BMR1L-1PN až pre 33 účastníkov

Prevádzkové napätie: 11,5 - 19 V DC
Vstupná frekvencia: 10,7 - 12,75 GHz
Základný zisk: 55 dB (max.)
Počet výstupov: 3 x SCR/dCSS + 1 x Legacy
Spotreba prúdu: 350 mA @ 13,5 V (32 UBs)
Teplotný rozsah: -30°C ~ +70°C

Frekvencie (kanály) používateľského pásma až do 32 kanálov, vopred nakonfigurovaných na 32 kanálov

CH1 1210 MHz (EN50494+EN50607)
CH2 1420 MHz (EN50494+EN50607)
CH3 1680 MHz (EN50494+EN50607)
CH4 2040 MHz (EN50494+EN50607)
CH5 984 MHz (EN50494+EN50607)
CH6 1020 MHz (EN50494+EN50607)
CH7 1056 MHz (EN50494+EN50607)
CH8 1092 MHz (EN50494+EN50607)
CH9 1128 MHz (EN50607)
CH10 1164 MHz (EN50607)
CH11 1256 MHz (EN50607)
CH12 1292 MHz (EN50607)
CH13 1328 MHz (EN50607)
CH14 1364 MHz (EN50607)
CH15 1458 MHz (EN50607)
CH16 1494 MHz (EN50607)
CH17 1530 MHz (EN50607)
CH18 1566 MHz (EN50607)
CH19 1602 MHz (EN50607)
CH20 1638 MHz (EN50607)
CH21 1716 MHz (EN50607)
CH22 1752 MHz (EN50607)
CH23 1788 MHz (EN50607)
CH24 1824 MHz (EN50607)
CH25 1860 MHz (EN50607)
CH26 1896 MHz (EN50607)
CH27 1932 MHz (EN50607)
CH28 1968 MHz (EN50607)
CH29 2004 MHz (EN50607)
CH30 2076 MHz (EN50607)
CH31 2112 MHz (EN50607)
CH32 2148 MHz (EN50607)

Vysvetlenie:

EN50494 = ovládateľné cez prijímač kompatibilný s Unicable (Unicable I)
EN50607 = ovládateľné pomocou prijímačov kompatibilných s JESS (Unicable II)

* Ovládač SatPal ™ nie je súčasťou dodávky, predáva sa osobitne ako príslušenstvo.

Model:

Unicable (SCR) LNB

Šumové číslo:

0,7 dB

Farba:

Biela

Priemer antény Feedhorn:

4 cm

Šírka balenia:

156 mm

Hĺbka balenia:

116 mm

Výška balenia:

68 mm

Hmotnosť vrátane balenia:

260 g
