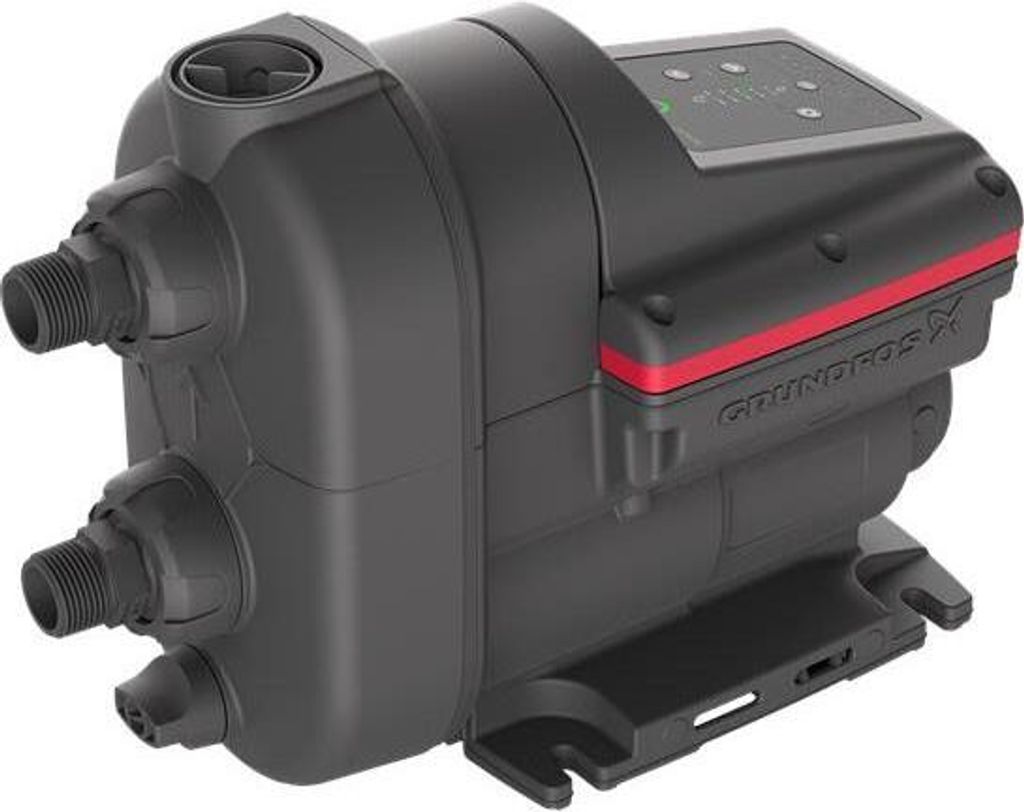

Domáce vodné čerpadlo Grundfos SCALA2 3-45 200-240 V 50/60 Hz SCHUKO, 1 ks.

Domáca vodáreň Grundfos SCALA2 3-45 Jednotka na zvyšovanie tlaku 200-240V 50/60Hz Schuko zástrčkaGRUNDFOS

• Nástupnícky model pre číslo výrobku 98562862

S novou generáciou SCALA2 ohlasuje Grundfos novú éru integrovaných systémov na zvyšovanie tlaku s prelomovou technológiou pre konštantný tlak vody, tichú prevádzku a energetickú účinnosť. Inovatívne riešenie zvyšovania tlaku typu "všetko v jednom", ktoré zabezpečuje spoľahlivú prevádzku v domoch a bytoch, nová generácia SCALA2 je výsledkom neustáleho zlepšovania kvality v kombinácii s vývojovým úsilím o zlepšenie výkonu čerpadla.

Domáca vodáreň na spoľahlivé zásobovanie vodou - SCALA2 je plne integrovaná, samonasávacia, kompaktná vodáreň na zvyšovanie tlaku v domácnostiach. SCALA2 má integrovanú reguláciu otáčok, ktorá umožňuje dokonalý tlak v odberných miestach, t. j. výkon čerpadla sa automaticky prispôsobuje požiadavkám a zabezpečuje dokonalý tlak v kohútikoch.

Čo je nové?

• Nová verzia je jasne rozpoznateľná na výrobnom štítku SCALA2 s nápisom "Model 2".
•
  Prepracovaná vypúšťacia zátka má polohu dorazu, ktorá uľahčuje inštaláciu a riziko nadmerného utiahnutia. Okrem toho poistka proti pootočeniu pripevnená k vedeniu spätného ventilu zabraňuje kontaktu rotujúcich lopatiek piestu s pripojovacou časťou. Výsledkom je lepšia kvalita zvuku a menej hluku počas prevádzky.
•
  Prepracovaná konštrukcia krytu mení spojovací mechanizmus zo zacvakávacieho na lisovací, čo zlepšuje jednoduchosť údržby. Zmenou materiálu hydraulického krytu a miernym zvýšením celkovej hrúbky o 0,5 mm sa výrazne znížila hladina hluku počas prevádzky.
• Nový dizajn a vylepšená výrobná technológia zvýšili odolnosť spojovacej časti.
  Nové usporiadanie kompozitných vlákien zabezpečuje väčšiu pevnosť a lepšie rozloženie napätia počas prevádzky čerpadla. Optimalizácia hydraulickej konštrukcie zlepšuje prietok vody v čerpadle, čo vedie k lepšej energetickej účinnosti a lepšiemu saciemu výkonu.

Výhody na prvý pohľad:

• Jednoduchá inštalácia - okamžitá inštalácia bez použitia náradia s užívateľsky prívetivým rozhraním HMI na rýchle nastavenie.
• Jednoduchý výber - Vďaka jedinému variantu a veľkosti výrobku pre všetky domáce aplikácie je jednoduché mať v dodávke alebo v sklade vždy po ruke to správne riešenie.
• Kompaktné kompletné riešenie - Plne integrovaný systém zvyšovania tlaku v kompaktnej a robustnej konštrukcii minimalizuje nároky na priestor.
• Konštantný tlak až pri 8 kohútikoch - Vďaka integrovanej riadiacej jednotke a frekvenčne riadenému motoru dodáva čerpadlo dokonalý tlak vody pri všetkých kohútikoch a automaticky sa prispôsobuje požiadavkám.
• Najtichšia prevádzka čerpadla na trhu - Vďaka najmodernejšej technológii je nová SCALA2 jednou z najtichších posilňovacích súprav na svete s hlučnosťou len 44 dB(A) (čo zodpovedá hlučnosti tichej umývačky riadu), čo zaručuje pokoj a pohodlie pre celú rodinu po celý deň.
• Energetická účinnosť na svetovej úrovni - Vďaka vylepšenej hydraulike, motoru s permanentným magnetom a regulácii otáčok prekonáva SCALA2 mnohé iné domáce posilňovacie systémy na trhu, čo umožňuje majiteľom domov optimalizovať spotrebu a šetriť energiu a peniaze.

Vhodné pre

• Odber podzemnej vody v súkromných domácnostiach
• Zvyšovanie tlaku v súkromných domácnostiach
• Využívanie dažďovej vody

Jedno zvyšovacie čerpadlo pre všetky typy inštalácií

Vďaka priekopníckej technológii integruje SCALA2 kľúčové komponenty na zvyšovanie tlaku v jednom kompaktnom puzdre. Ďalšie výkonnostné funkcie umožňujú všestranné použitie v rôznych inštaláciách:

Komunálna vodovodná sieť* Nová generácia SCALA2 má komponenty vyhovujúce požiadavkám na pitnú vodu. Systém je možné pripojiť k akumulačnej nádrži alebo priamo k sieti pitnej vody. Priame pripojenie na obecnú sieť pitnej vody je potrebné dohodnúť so zodpovednou vodárenskou spoločnosťou (WVU).

Cisterny alebo plytké studne Samonasávanie, odvzdušňovacia funkcia a ochrana proti chodu nasucho zaručujú trvalú dodávku vody z plytkých studní alebo podzemných cisterien. Vodu možno čerpať z hĺbky až 8 metrov.

* Poznámka: V niektorých krajinách platia inštalačné obmedzenia. Dodržiavajte miestne predpisy a nariadenia.

sCALA2 sa dá nainštalovať v troch jednoduchých krokoch:

1. • Pripojte potrubie.
   • Pripravte čerpadlo.
   • Zapojte čerpadlo do zásuvky a čerpadlo sa spustí.

Čerpadlo Grundfos SCALA2 má všetky potrebné komponenty na zabezpečenie komfortného tlaku

:

• inteligentná riadiaca jednotka
• integrovaný pohon s reguláciou otáčok
• integrovaná nádrž
• integrované snímače
• integrované vstupné a výstupné ventily

SCALA2 má samonasávací systém, ktorý umožňuje čerpadlu čerpať vodu z hladiny pod čerpadlom. Po dostatočnom naplnení čerpadla dokáže bez námahy vyčerpať vodu z hĺbky až 8 metrov za menej ako 5 minút. Okrem toho čerpadlo zabezpečuje spoľahlivú dodávku vody v situáciách, keď hrozí riziko chodu nasucho a netesnosti prívodnej hadice alebo potrubia, čím sa zvyšuje celková spoľahlivosť systému.

Vďaka variabilným otáčkam dodáva čerpadlo SCALA2 len taký tlak, aký je potrebný. Variabilné otáčky motora tiež ešte viac znižujú emisie hluku. Spotreba energie je pri minimálnom prevádzkovom bode iba 10 W.

V prípade chodu na sucho, nedostatku vody, extrémnych teplôt alebo zablokovania čerpadla v dôsledku zaseknutia alebo preťaženia sa čerpadlo automaticky vypne, aby sa zabránilo poškodeniu alebo vyhoreniu motora.

Čerpadlo má funkciu automatického resetovania. V prípade chodu nasucho alebo podobného alarmu sa čerpadlo vypne. Čerpadlo sa pokúsi o opätovné spustenie každých 5 minút, celkovo 8-krát. Po 8. pokuse sa každých 24 hodín vykoná nový pokus o reštart. Funkciu automatického resetovania je možné deaktivovať. Vďaka hydraulickej konštrukcii, motoru s permanentným magnetom a vodnému chladeniu je čerpadlo mimoriadne tiché, pri bežnom používaní dosahuje 44 dB(A), takže je vhodné na vnútorné aj vonkajšie použitie. Maximálna hladina hluku pri plnom zaťažení je 53 dB(A).

Zabudovaná tlaková nádrž počet spustení a zastavení v prípade netesností v potrubí, čím predlžuje životnosť čerpadla.

Stačí jedno čerpadlo SCALA2 SCALA2 pokrýva všetky bežné požiadavky na zavlažovanie a polievanie v domácnostiach pomocou jedného sériového modelu. Odpadá tak potreba vypočítavať prietoky a vyberať správny model. Okrem toho už nemusíte skladovať rôzne modely a vo vozíku máte vždy to správne riešenie.

Menovitý prietok	3 m³/h
Maximálny prietok	4.6 m³/h
Menovitý výtlak	27 m
H max	45 m
Mechanické tesnenie	Uhlíkové/keramické
Schválenia
Schválenia pre pitnú vodu	WRAS, ACS, NSF, AWQC, Kiwa tech, UBA, UL
Trieda akceptácie ISO.	ISO9906:2012 3B
Kód Model	2
Maximálna rýchlosť	5200 1/min
Materiály
Puzdro čerpadla	Kompozitný materiál
Materiál obežného kolesa	Kompozitný materiál
Inštalačný materiál
Teplota okolia	0 .. 55 °C
Max. Prevádzkový tlak	10 bar
Maximálny prípustný vstupný tlak	6 bar
Štandardné pripojenie potrubia	EN 10226-1
Typ vstupného pripojenia	R
Typ pripojenia výstupu	R
Veľkosť nasávacej dýzy	1'
Veľkosť tlakovej prípojky	1'
Čerpané médium
Rozsah teplôt média	0 .. 45 °C
Teplota média počas prevádzky	20 °C
Hustota	998.2 kg/m³
Elektrické údaje
Príkon P1	550 W
Menovitý výkon - P2	0.45 kW
Sieťová frekvencia	50 / 60 Hz
Menovité napätie	1 x 200-240 V
Minimálna spotreba energie	0.01 A
Maximálna spotreba prúdu	2.8 A
Trieda ochrany (podľa IEC 34-5)	X4D
Trieda izolácie (podľa IEC 85)	F
Dĺžka napájacieho kábla	1.5 m
Sieťová zástrčka	Zástrčka Schuko
Typ riadiacej jednotky
Typ konektora	Typ E/F (CEE7/7)
Rozmery
Výška	302 mm
Dĺžka	403 mm
Šírka	193 mm
Hmotnosť	10 kg

SCALA2 3-45 Grundfos SCALA2 je kompaktná samonasávacia (max. 8 m) domáca vodáreň s tichým vodou chladeným motorom s permanentným magnetom a pohodlnou reguláciou konštantného tlaku. Komfortná regulácia zabezpečuje konštantný tlak v mieste odberu bez ohľadu na kolísanie vstupného tlaku alebo jeho pokles. Vďaka funkcii "Automatická nastavená hodnota" SCALA2 automaticky zvolí maximálnu možnú hodnotu konštantného tlaku pre príslušný typ inštalácie. Vďaka najnovšej efektívnej technológii motora si SCALA2 vyžaduje len polovičnú spotrebu elektrickej energie (max. 550 W) v porovnaní s typickou domácou vodárňou s rovnakým hydraulickým výkonom. Vďaka vodou chladenému motoru bez ventilátora pracuje SCALA2 s tichou prevádzkou 44 dB(A). Vďaka vysokému stupňu krytia IPX4D (chránená proti striekajúcej vode) sa domáca vodáreň SCALA2 môže používať aj na priamu vonkajšiu inštaláciu bez mrazu. Na zjednodušenie pripojenia tlakového a sacieho potrubia je SCALA2 vybavená otočnými prípojkami 5GRAD. Plniace hrdlo a vypúšťacia zátka sa dajú otvárať a zatvárať aj bez použitia náradia. S objemom iba 23 litrov si SCALA2 vyžaduje približne o 75 % menej inštalačného priestoru ako tradičné domáce vodárne s membránovou tlakovou nádržou. Robustný, ale ľahký hliníkový kryt kombinuje všetky komponenty domácej vodárne: - vysokoúčinný motor s frekvenčným meničom - tlakový snímač na reguláciu konštantného tlaku - riadiaca doska - integrované spätné ventily - membránová tlaková nádrž (0,65 l) - viacstupňová hydraulická jednotka Na užívateľsky prívetivom displeji možno vykonať nasledujúce nastavenia a odčítať informácie: - Zapnutie/vypnutie čerpadla - Nastavenie a odčítanie požadovanej hodnoty konštantného tlaku - Tlačidlo na potvrdenie alarmu - Zámok tlačidla - Multifunkčná LED dióda na zobrazenie prevádzkového stavu - 7 signalizačných LED diód na zobrazenie porúch - Nastavenie komfortných funkcií (autoreset, anticyklácia, automatická nastavená hodnota a max. 30 min. nepretržitej prevádzky) SCALA2 sa automaticky chráni pred rôznymi potenciálnymi nebezpečenstvami v domácom vodovode, zobrazuje ich na spodnej strane prevádzkového displeja a v prípade definovaných alarmov sa automaticky pokúša o reštart: - LED 1: prepätie a podpätie - LED 2: zablokovanie motora - LED 3: ochrana proti zablokovaniu (veľmi malé úniky), možnosť voľby - LED 4: ochrana proti chodu nasucho a nízkemu tlaku vody - LED 5: pretlak (> 6 bar) - LED 6: ochrana proti zaplaveniu (max. 30 min. trvalého chodu), voliteľná - LED 7: Prekročená/nedosiahnutá teplota okolia (0 Celsia až +55 Celsia) Typ ovládania: Typ konektora: Typ E/F (CEE7/7) Dopravované médium: Dopravované médium: Voda Rozsah teplôt média: 0 ... 45 Celsia Teplota média počas prevádzky: 20 Celsia Hustota: 998,2 kg/m3 Technické údaje: Nominálny prietok: 3 m3/h Maximálny prietok: 4,6 m3/h Nominálna výška: 27 m Mechanické tesnenie: Uhlíkové/keramické Schválenia: Vhodné pre použitie v prevádzke:VDE,MORO,UKCA,KC,SEPRO,AAA Schválenia pre pitnú vodu:VDE,MORO,UKCA,KC,SEPRO,AAA Trieda schválenia ISO: KIWA,WRAS,ACS Materiály: Teleso čerpadla: Kompozitný materiál Teleso čerpadla: NORYL FE1630PW PPE+PS-GS30 Materiál obežného kolesa: Kompozitný materiál Obežné koleso: NORYL FE1630PW PPE+PS-GS30 Inštalácia: Teplota okolia: 0 .. 55 C Max. Max. prevádzkový tlak: 10 bar Max. prípustný vstupný tlak: 6 bar Norma pre pripojenie potrubia: EN 10226-1 Typ prípojky na vstupe: R Typ prípojky na výstupe: R Veľkosť prípojky na saní: 1 palec Veľkosť prípojky na tlak: 1 palec Elektrické údaje: Príkon P1: 550 W Menovitý výkon - P2: 0,45 kW Sieťová frekvencia: 50 / 60 Hz Menovité napätie: 1 x 200-240 V Minimálny odber prúdu: 0,01 A Maximálny odber prúdu: 2,8 A Trieda ochrany (podľa IEC 34-5): Trieda izolácie (podľa IEC 85): X4D Dĺžka napájacieho kábla: 1,5 m Sieťová zástrčka: zástrčka Schuko Iné: Čistá hmotnosť: 9,8 kg Hrubá hmotnosť: 12,1 kg Prepravný objem: 0,043 m3 Skladovacia teplota: -40 ... 70 °C Dánske číslo VVS: 385183245 Švédske číslo RSK: 5854027 Fínske číslo LVI: 4732548 Nórske číslo NRF: 1365593 Krajina pôvodu: RS Číslo colného sadzobníka: 84137081

SCALA2 je plne integrované, samonasávacie a kompaktné čerpadlo na zvýšenie tlaku v domácich aplikáciách. SCALA2 disponuje integrovanou reguláciou otáčok, ktorá zabezpečuje dokonalý tlak vo vodovodných kohútikoch. Detaily: - Číslo výrobcu: 93013252

samonasávacie kompaktné vodárne na zvýšenie tlaku v domácnostiach Ďalšie technické informácie: - Pripojenie na výstupnej strane: vonkajší závit BSPT-R (ISO 7-1 / EN 10226-1) - Pripojenie na vstupnej strane: vonkajší závit BSPT-R (ISO 7-1 / EN 10226-1) - Pripojenie na štandardnej vstupnej strane: ISO 7-1 / EN 10226-1 - Počet čerpadiel: 1,00 - Typ regulácie otáčok: plynulá regulácia - Absorbovaný výkon motora (P1): 0,55 kW - Šírka: 193,00 mm - Otáčky: 48901/min - Regulácia otáčok motora: zabudovaná - Priemer, prípojka na vstupnej strane: (25) - Elektrická prípojka: pripojovací kábel so zástrčkou - Dodávacia hlava pri objemovom prietoku (BEP): 264,71 kPa - Rádiový štandard 2G / 3G / 4G: Nie - Rádiový štandard 5G: Nie - Rádiový štandard Bluetooth: Nie - Rádiový štandard WLAN 802.11: Nie - Vhodný na zavlažovanie / kropenie: Áno - Vhodný na dažďovú vodu: Áno - Vhodný na pitnú vodu: Áno - Výška: 302,00 mm - Trieda izolácie podľa IEC: F - Dĺžka kábla: 1,5 m - Komunikácia: Žiadna - Dĺžka: 403,00 mm - S...

- Typ: Prečerpávač
