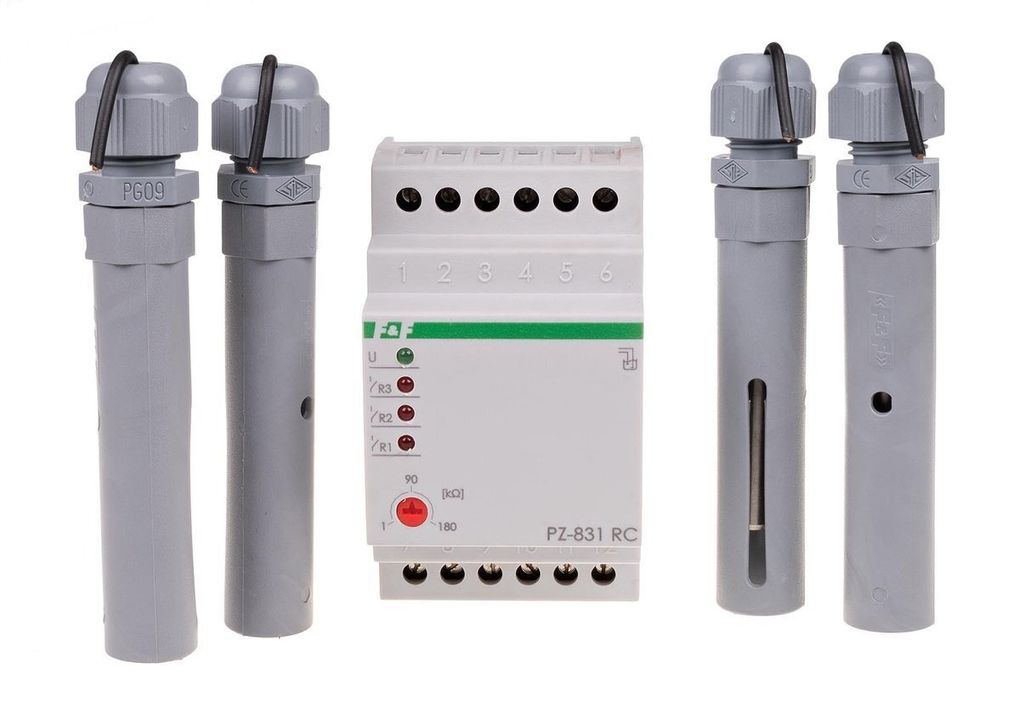

F&F PZ-831 RC Hladinové relé Hladina vody so štyrmi sondami a nastaviteľnou citlivosťou 230V 3x 8A

F&F PZ-831 RC Hladinové relé Hladina vody so štyrmi sondami a nastaviteľnou citlivosťou 230V 3x 8A

Hladinové relé na monitorovanie hladiny vody 230V AC 3x 8A F&F PZ-831 RC

S nastavením citlivosti. Relé PZ-831-RC sa používajú na zisťovanie prítomnosti elektricky vodivých kvapalín na úrovni hladiny v držiaku zaplavenej sondy. Umožňujú udržiavať minimálny a maximálny stav kontrolovanej kvapaliny v rozsahu určenom používateľom.

Funkcia

V suchom stave (všetky sondy sú otvorené) sú všetky kontakty relé otvorené. Skrat spodnej sondy COM a ďalšej hladinovej sondy s kvapalinou spôsobí, že kontakt relé priradený ku konkrétnej sonde sa uzavrie, napr. ak je zaplavená prvá hladinová sonda R1 (skrat spodnej sondy COM a hladinovej sondy R1), kontakt 11-12 je uzavretý. To isté platí pre sondy na hladinách R2 a R3. Znížením hladiny kvapaliny pod hladinovou sondou (rozpojením sondy COM a hladinovej sondy) sa rozpojí kontakt priradený konkrétnej sonde.

Spôsob zapojenia sond:

Elektródové sondy (4 ks) spojené vodičom s priemerom do 1 mm? a maximálnou dĺžkou 100 m.

Pozor!

Svorky 3-4-5-6 sú galvanicky oddelené od siete.

Vlastnosti výrobku:

• Napájacie napätie: 230 V AC

• Maximálny záťažový prúd: 3x 8 A

• Vykonávací prvok: 3x relé

• Konfigurácia kontaktov: 3 × NO

• Rozdelenie kontaktov: 3 × 3: Áno

• Citlivosť - nastaviteľná: 1÷180 kΩ

• Napätie meracích výstupov: 6 V

• Typ záplavovej sondy: 4 x PZ

• Oneskorenie spínania kontaktov: max. 2 s

• Svorky sondy: oddelené od siete transformátorom

• Pripojenie: skrutkové svorky 4 mm²

• Uťahovacímoment: 0,5 Nm

• Príkon: 1,1 W

• Prevádzková teplota: -25 ÷ 50 °C

• Rozmery: 3 moduly (52,5 mm)

• Montáž: horná lišta TH-35

• Trieda ochrany IP: IP20
