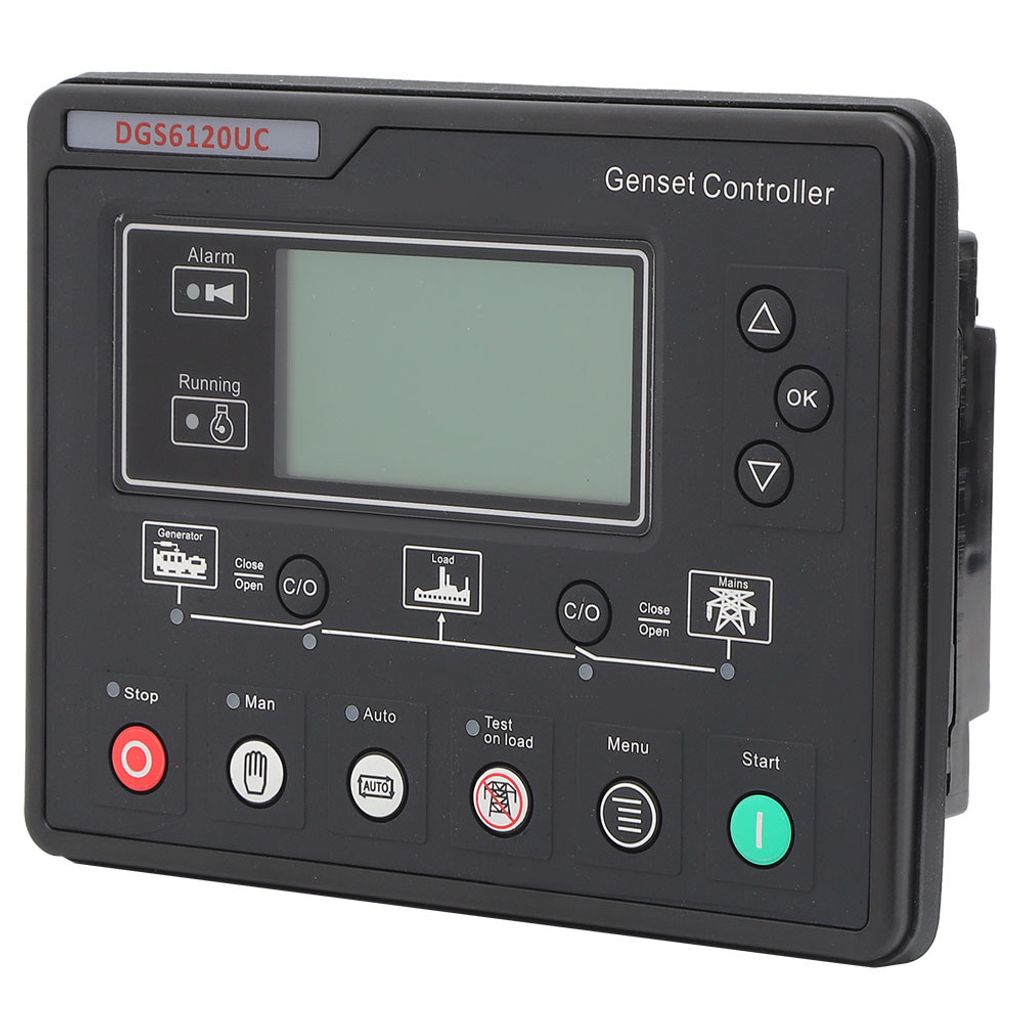

DGS6120UC Riadiaci modul elektrocentrály na monitorovanie parametrov generátora, náhrada za HGM6120UC - 22,5*18*5,5 cm

Vlastnosti:

1. Bola pridaná funkcia monitorovania výkonu a automatického prepínania výroby energie (AMF).

2. LCD displej s podsvietením, voliteľné hlasové rozhranie, ovládanie tlačidlami.

3. Tlačidlo záťažového testu možno použiť na prepnutie regulátora do režimu manuálneho testu. V tomto režime, keď je výroba energie normálna, sa generátorová súprava automaticky prevádzkuje so záťažou.

4. K dispozícii v 8 jazykoch (čínština, angličtina, španielčina, ruština, portugalčina, turečtina, poľština, francúzština).

5. Vyrobené z vysokokvalitných plastových materiálov pre dlhú životnosť a stabilný výkon.

Špecifikácia: V prípade potreby je možné použiť generátor na výrobu elektrickej energie:

Stav: 100% úplne nový
Typ položky: Regulátor generátora
Materiál: Plast
Oneskorenie sieťového napätia: (0-3600)S
Vysoký limit sieťového napätia: (30-620)V
Interval spínania: (0-99,9)S
Oneskorenie zapnutia: (0-3600)S
Oneskorenie zastavenia: (0-3600)S
Pokusy o spustenie: (1-10)
Čas zahriatia: (0-300)S
Čas spustenia: (3-60)S
Čas intervalu spustenia: (3-60)S
Čas bezpečnej prevádzky: (1-60)S
Čas voľnobehu po štarte: (0-3600)S
Čas rýchleho zahriatia: (0-3600)S
Čas chladenia pri vysokých otáčkach: (0-3600)S
Čas voľnobehu pri zastavení: (0-3600)S
Čas výpadku napájania: (0-120)S
Oneskorenie čakania na zastavenie: (0-120)S
Oneskorenie zopnutia spínača: (0-10)S
Zuby motora: (10-300)
Oneskorenie abnormálnej tvorby energie: (0-20,0)S
Limit vypnutia generovania nadprúdu: (30-620)V
Limit vypnutia generovania podpätia: (30-620)V
Limit vypnutia nedostatočných otáčok: (0-6000) ot/min
Limit vypnutia pri nadmerných otáčkach: (0-6000) ot/min
Limit vypnutia pri podfrekvencii: (0-75,0) Hz
Limit vypnutia pri nadfrekvencii: (0-75,0) Hz
Limit vypnutia pri nadmernej teplote: (80-140)°C
Hraničná hodnota nízkej hladiny oleja: (0-400) Kpa
Hraničná hodnota nízkej hladiny paliva: (0-100)%
Oneskorenie signálu straty rýchlosti: (0-20,0)S
Hraničná hodnota chyby nabíjania: (0-30)V
Hraničná hodnota prebitia batérie: (12-40)V
Hraničná hodnota nedostatočného nabitia batérie: (4-30)V

Návod na inštaláciu: Tento návod poskytuje stručný návod na obsluhu regulátora série DGS6100UC. Ďalšie podrobnosti nájdete v úplnej príručke.
Existujú štyri modely série DGS6100U, ktoré sú nasledovné:
Model DGS6110U/6110UC sa používa na samostatné riadenie automatizácie.
Model DGS6120U/6120UC pridáva k základnému modelu DGS6110U/6110UC monitorovanie siete a automatické prepínanie výroby elektrickej energie (AMF).
Poznámka 1: Modely DGS6110UC/6120UC majú rozhranie RS485, modely DGS6110U/6120U ho nemajú.
Poznámka 2: V nasledujúcom texte sa ako príklad používa model DGS6110UC/6120UC.

Funkcia tlačidiel Popis: Tlačidlo je určené na pripojenie k počítaču:

• Tlačidlo zastavenia/resetovania:
  V manuálnom/automatickom režime je možné zastaviť aktuálnu generátorovú súpravu. Ak je generátor v stave alarmu, je možné resetovať akýkoľvek alarm vypnutia.
  V režime zastavenia stlačte toto tlačidlo na viac ako 3 sekundy, aby ste otestovali, či je zobrazenie na paneli normálne (testovacie svetlo). Počas vypínania stlačte toto tlačidlo znova, aby ste rýchlo zastavili.

• Tlačidlo zapnutia:
  V manuálnom režime alebo v režime manuálneho testu stlačte toto tlačidlo, aby ste spustili stacionárnu elektrocentrálu.

• Manuálne tlačidlo:
  Stlačením tohto tlačidla nastavíte regulátor do manuálneho režimu.

• Tlačidlo Auto:
  Stlačením tohto tlačidla nastavíte regulátor do automatického režimu.

• Tlačidlo záťažového testu:
  Stlačením tohto tlačidla nastavíte regulátor do režimu manuálneho testu. V tomto režime, keď je výroba elektrickej energie normálna, generátorová súprava automaticky pracuje so záťažou (DGS6110U nemá túto funkciu).

• tlačidlo c/O zatvárania a otvárania:
  V manuálnom režime stlačením tohto tlačidla zatvoríte a otvoríte istič.

• Tlačidlo OK (nastavenie/potvrdenie):
  Presuňte kurzor na nastavenie parametra a potvrďte nastavenie.

• Posun nahor/zvýšenie:
  Posuňte kurzor nahor v nastavení parametra alebo zvýšte číslo, na ktorom sa nachádza kurzor.

• Posúvanie nadol / znižovanie:
  Posuňte kurzor nadol v nastavení parametra alebo znížte číslo, na ktorom sa nachádza kurzor.

• Tlačidlo menu:
  Stlačením tohto tlačidla otvoríte menu nastavení. Opätovným stlačením tohto tlačidla sa vrátite na hlavnú obrazovku.

Zoznam balíkov:

1 x regulátor generátora
4 x upevňovacie skrutky
1 x návod na použitie
