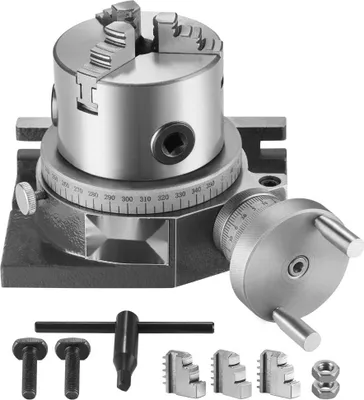

SucceBuy otočný stôl pre frézovačky, 4 palce (100 mm), horizontálno-vertikálny model s 3-čelisťovým skľučovadlom, T-skrutky a matice M10, presný frézovací indexovací nástroj pre strojárstvo

Komplexný 4-palcový otočný stôl

Náš 4-palcový otočný stôl (100 mm) je dokonalým doplnkom pre malé frézky a zlepšuje možnosti sústruženia, indexovania a upínania obrobkov s absolútnou presnosťou. Ideálny na špecializované frézovacie projekty.

Presná konštrukcia 3-čelisťového skľučovadla

Náš otočný stôl je vybavený univerzálnym 3-čeľusťovým skľučovadlom s vnútornými a vonkajšími čeľusťami, dokáže pojať obrobky rôznych veľkostí a zabezpečuje stabilné upínanie. Rýchle nastavenie pomocou kľúča skľučovadla v tvare písmena T uľahčuje nastavenie.

Prehľadná, odstupňovaná stupnica pre presnosť

Náš otočný stôl je navrhnutý na presnosť, má šnekový prevod 1:36 a ľahko čitateľnú stupnicu, ktorá umožňuje kontrolované otáčanie. Blokovací mechanizmus poskytuje stabilitu pri zložitých obrábacích úlohách.

Možnosti dvoch orientácií

Tento otočný stôl je optimalizovaný pre horizontálne a vertikálne konfigurácie a prispôsobuje sa rôznym nastaveniam frézovania. Polohovacia drážka zabezpečuje stabilitu bez ohľadu na to, či je stôl nastavený horizontálne alebo vertikálne.

Výnimočná tvrdosť a odolnosť

Tento liatinový stôl HT250 ponúka odolnosť proti opotrebovaniu a vysokú tvrdosť, čo zaručuje spoľahlivý výkon pri náročných aplikáciách. Je určený na nepretržité používanie v náročných podmienkach obrábania.

Praktický dizajn s dvojitou rukoväťou

Vďaka jednej dlhej a jednej krátkej rukoväti je ručné koleso nášho otočného stola navrhnuté na intuitívne a plynulé ovládanie, ktoré umožňuje plynulé otáčanie o 360° na detailnú presnú prácu.

Especificación

• Priemer stola: 4 palce / 100 mm ± 2 mm

• Výška horizontálne namontovaného skľučovadla: 4,7 palca / 120 mm ± 3 mm

• Vertikálne namontovaná výška stredu skľučovadla: 2 palce / 50 mm

• Priemer skľučovadla: φ 3,1 in / 80 mm

• Rozmery výrobku: 6,3 x 5,8 x 4,7 palca / 160 × 148 × 120 mm

• Čistá hmotnosť: 11,7 lbs / 5,3 kg ± 3 %

• Prevodový pomer šnekového prevodu: 1:36

• Číslo stupnice ručného kolesa: 100

• Hodnota stupnice ručného kolesa: 6'

• Model: HV-4-KP/li&gt

Obsah balenia

• 1 x chiave per mandrino

• 2 x maniglia

• 3 x ganascia esterna

• 2 x dadi M102 bulloni a T M10*40

• 1 x manuál pre používateľa
