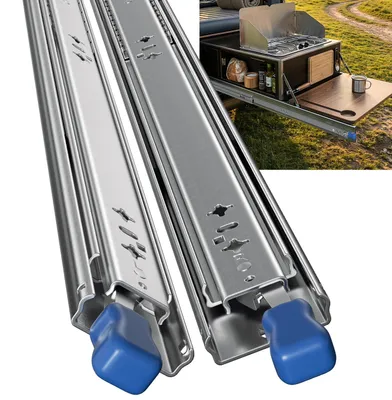

Ikodm 2 kusy ťažkých výsuvných koľajníc, ťažké výsuvné koľajnice na zásuvky, 500 mm, s uzamykacím mechanizmom, 53 mm plný výsuv, oceľové, vhodné do dielní, karavanov a automobilov

Tieto trojkomponentové ťažké zásuvkové koľajnice sú vhodné na konštrukciu a modernizáciu zásuviek s vysokou nosnosťou. Robustná konštrukcia z 2 mm hrubého, za studena valcovaného ocele Q235 ponúka vysokú stabilitu a podporuje maximálnu nosnosť až 117 kg na pár.

Vďaka plnému výsuvu je možné zásuvku takmer úplne vysunúť. Týmto spôsobom zostáva zadná časť zásuvky ľahko dostupná. Integrovaný zámok pevne drží zásuvku v úplne zatvorenej aj úplne vysunutej polohe a chráni pred neúmyselným otvorením alebo spätným zasunutím.

Koľajnice sa dodávajú ako pár. Uzavretá dĺžka tohto modelu je 500 mm.

Výhody produktu

VÝSOKA NOSNOSŤ
Stabilné vodiacie koľajnice sú vhodné pre ťažké zásuvky a výsuvy. Maximálna nosnosť tohto modelu je 117 kg na pár.

ROBUSTNÁ OCEĽOVÁ KONŠTRUKCIA
Zásuvkové koľajnice sú vyrobené z za studena valcovanej ocele Q235 s hrúbkou materiálu 2 mm. Široká, trojkomponentová konštrukcia zaisťuje vysokú stabilitu a odolnosť proti deformácii.

TROJKOMPONENTNÝ PLNE VYSUVNÝ MECHANIZMUS
Vďaka trojkomponentnej teleskopickej konštrukcii je možné výsuv vysunúť takmer na dvojnásobok svojej uzavretej dĺžky. Týmto spôsobom zostávajú predmety v zadnej časti zásuvky ľahko dostupné.

ZÁMOK V DVOCH POLOHÁCH
Zámkové páky zabezpečujú koľajnice v úplne uzavretej a úplne vysunutej polohe. Na odomknutie je potrebné stlačiť páky; po uvoľnení sa zámok automaticky zopne.

ODNÍMATEĽNÁ VNÚTORNÁ KOĽAJNICA
Vnútornú koľajnicu je možné oddeliť od zvyšku vodiacich koľajníc. To uľahčuje montáž a umožňuje pripraviť zásuvku a korpus najskôr samostatne.

UNIVERZÁLNE POUŽITIE
Vhodné pre ťažké zásuvky, náradie, pracovné stoly, výbavu vozidiel, karavany, prívesy, úložné systémy, ako aj priemyselné skrine a výsuvné konštrukcie.

Technické údaje

• • Konštrukcia: trojsekciové teleskopické koľajnice s úplným výsuvom
  • Vyhotovenie: s uzamykacím mechanizmom
  • Materiál: za studena valcovaná oceľ Q235
  • Hrúbka materiálu: 2 mm
  • Šírka vonkajšej koľajnice: 53 mm
  • Šírka strednej koľajnice: 40 mm
  • Šírka vnútornej koľajnice: 26 mm
  • Zatvorená dĺžka: 500 mm
  • Maximálna nosnosť: 117 kg na pár
  • Celková dĺžka pri úplnom vysunutí: cca 997 mm*
  • Potrebný bočný priestor na montáž: cca 19,5 mm na každú stranu
  • Upevnenie: vhodné pre skrutky M5
• Obsah balenia: 2 koľajnice na zásuvku v jednom sete

*Uvedená dĺžka výsuvu sa vzťahuje na koľajnicu bez uzamykacieho mechanizmu.

Pokyny na montáž

Pre spoľahlivú funkciu musia byť obe koľajnice namontované paralelne, horizontálne a v rovnakej výške. Medzi zásuvkou a korpusom je potrebné ponechať priestor na každej strane približne 19,5 mm.

Záťaž by mala byť rovnomerne rozložená na obe koľajnice. Skutočná dosiahnuteľná nosnosť závisí okrem iného od montážnej plochy, ch skrutiek, spôsobu montáže a rozloženia záťaže.

Uzamykací mechanizmus funguje iba v úplne zasunutej alebo úplne vysunutej polohe.

Obsah balenia

• • 2 × Ťažká koľajnica na zásuvku s uzamykacím mechanizmom
• 8 × Montážna skrutka
