ACO Self ® Entwässerung Baukasten Gussrost befahrb.0,5m

ACO Self® drenáž - modulárny systém

Modulárny systém odvodnenia ACO Self® spája špičkovú kvalitu s vysokokvalitným dizajnom. Všetky kanáliky a mriežky možno podľa potreby kombinovať. Kryty roštov sa dajú prejazdiť autami a spĺňajú požiadavky na okolie domu. Rôzne povrchy sa hodia k vysokokvalitnej dlažbe a ponúkajú široké možnosti dizajnu.

Telesá kanálov z polymérbetónu - Euroline

Výhody výrobku

• Teleso kanála z polymérbetónu
• S prierezom do V
• Voľný prierez kanála
• Bezskrutkový roštový zámok
• Možnosť utesnenia podľa normy DIN EN 1433

Informácie o výrobku

• V súlade so smernicou o stavebných výrobkoch
• Pri kombinácii kanála a roštu určuje maximálnu triedu v aplikácii výrobok s nižšou nosnosťou
• Trieda telesa kanála max. B 125
• Menovitá šírka 100 mm

Rozmery

• Dĺžka 1000 [mm], šírka 118 [mm], výška 97 [mm]
• Dĺžka 500 [mm], šírka 118 [mm], výška 97 [mm]

Teleso kanála z polymérbetónu - Euroline s vývodom

Výhody výrobku

• Teleso kanála z polymérbetónu
• S prierezom do V
• Voľný prierez kanála
• Bezskrutkový uzáver roštu
• Možnosť utesnenia podľa normy DIN EN 1433

Informácie o výrobku

• V súlade so smernicou o stavebných výrobkoch
• Pri kombinácii kanála a roštu určuje maximálnu triedu v aplikácii výrobok s nižšou nosnosťou
• Trieda telesa kanála max. B 125
• Menovitá šírka 100 mm
• kanálový prvok s dĺžkou 1 m s tvarovaným spojovacím kusom DN 100 na pripojenie k podzemnému potrubiu
• Možnosť dodatočnej montáže zápachovej uzávierky s integrovaným listovým sifónom

Rozmery

• Dĺžka 1000 [mm], šírka 118 [mm], výška 97 [mm]

Prívodný box bez roštu


Výhody výrobku

• Teleso kanála z polymérbetónu
• S prierezom do V
• Voľný prierez kanála
• Bezskrutkový zámok mriežky
• Možnosť utesnenia podľa normy DIN EN 1433

Informácie o výrobku

• V súlade so smernicou o stavebných výrobkoch
• Pri kombinácii kanála a roštu určuje maximálnu triedu v aplikácii výrobok s nižšou nosnosťou
• Trieda telesa kanála max. B 125
• Menovitá šírka 100 mm
• vstupný box 0,5 m s integrovaným kalovým vedrom na jednoduché čistenie
• Ako voliteľné príslušenstvo je možné použiť lapač zápachu
• Vypúšťací otvor DN 100
• Nevhodné pre plochý kanál Euroline 60

Rozmery

• Dĺžka 500 [mm], šírka 118 [mm], výška 300 [mm]

Teleso kanála z plastu - hexalín


Výhody výrobku

• Teleso kanála z plastu (PP)
• Okraje z omietky
• Voľný prierez kanála
• Bezskrutkový zámok mriežky
• Ochrana proti posúvaniu a rozširovaniu

Informácie o výrobku

• V súlade so smernicou o stavebných výrobkoch
• Pri kombinácii kanála a roštu výrobok s nižšou nosnosťou určuje maximálnu triedu v aplikácii
• Trieda telesa kanála max. pojazdné auto
• Vedenie rezu umožňuje rezanie polmetrových prvkov
• 8 vybíjaných pripojovacích bodov na pripojenie zvislého odtoku
• Montážny návod priamo na každom kanáli

Rozmery

• Dĺžka 1000 [mm], šírka 129 [mm], výška 80 [mm]

Štandardné rošty

Informácie o výrobku

• Pri kombinácii kanála a roštu určuje maximálnu triedu v aplikácii výrobok s nižšou nosnosťou

Sieťová mriežka 30/10:

Tyčová mreža:

Liatinové rošty:

Kombinovaný koncový panel:

• pre začiatok a koniec žľabu
• z polypropylénu
• bez výpuste
• Farba: čierna

Vhodné len pre žľaby Hexaline, Hexaline 2.0 a Euroline.

Koncová stena:

• pre ukončenie žľabu
• z polypropylénu
• s vývodom DN 100
• Farba: čierna

Vhodné len pre Hexaline, Hexaline 2.0 a Euroline.

Vertikálne pripojenie na odtok:

• pre prípojku DN 100
• Farba: čierna

Vhodné len pre Hexaline a Hexaline 2.0.

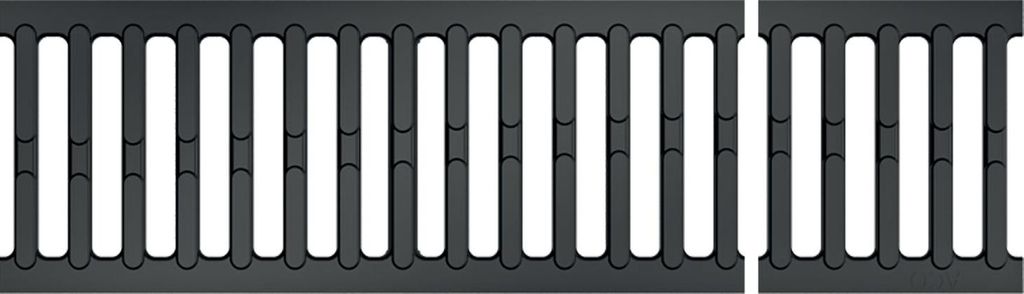

ACO Self® liatinový rošt

Ďalšou klasikou v programe roštov je liatinový rošt. Robustný materiál a nápadný dizajn vlny boli vždy jej kvalitnými vlastnosťami. Liatinové rošty sú obzvlášť vhodné na vysoko frekventované plochy.

Vlastnosti výrobku:

• nízka hmotnosť s vysokou pevnosťou
• bezskrutkový uzamykací mechanizmus
• Konzistentný vzhľad čiernej liatiny bez patiny spôsobenej koróziou, ktorá je typická pre liatinu
• Môže byť prejazdný autom

Vhodný pre:

• Euroline
• Hexaline 2.0


Liatinový rošt sa neodporúča používať ako kryt pre Highline (kontaktná korózia

Forma dodávky: 1 x ACO Self® liatinový rošt 500 mm

Materiál: Liatina EN-GJS

Menovitá šírka: 100 mm

Dĺžka: 500 mm
Šírka: 118 mm

Rozmer vstupného otvoru: 12 mm
Prierez vstupného otvoru: 420 cm²/m
