Axiálny ventilátor so žalúziou a časovačom 125 mm VENTILÁTORY

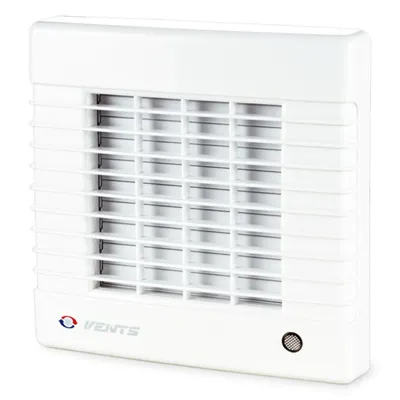

Axiálny ventilátor Ø 125 mm s automatickou klapkou a časovačom

125MAT VENTILÁTORY

vybavené časovačom (oneskorenie vypnutia od 2 do 30 minút)

HLAVNÉ VLASTNOSTI VENTILÁTORA

• PRIEMER PRIPOJENIA - 125 mm
• VYSOKÁ ÚČINNOSŤ - 185 m3/h
• SPOTREBA ENERGIE - 22,0 W
• HLUČNOSŤ - 35 dB(A) / 3 m
• AUTOMATICKÁ UZÁVIERKA
• ČASOVAČ - VYPNUTÝ ČASOVAČ - 2 ÷ 30 min.
• KONTROLKA ZOBRAZUJÚCA PREVÁDZKOVÝ STAV VENTILÁTORA
• RENOMOVANÝ VÝROBCA - VETRACIE OTVORY
• AERODYNAMICKÉ LOPATKY ROTORA (VRTUĽA)

Ak chcete moderný a zároveň optimálne účinný ventilátor s automatickou klapkou , ktorá zabraňuje spätnému prúdeniu vzduchu po vypnutí ventilátora. Tento výrobok zo série MA od spoločnosti VENTS (popredného výrobcu ventilátorov na európskom trhu) určite splní vaše očakávania. Vďaka spoľahlivému motoru s tepelnou ochranou zabezpečujú ventilátory z tejto série optimálne vetranie miestnosti. Okrem toho veľmi moderný a elegantný vzhľad ventilátora určite vyhovie náročnému vkusu mnohých používateľov (predný panel je vyrobený z kvalitného ABS odolného voči UV žiareniu ). Ventilátory tejto série sú vybavené aj kontrolkou, ktorá zobrazuje prevádzkový stav ventilátora.

POPIS

Moderný odsávací ventilátor so štýlovým dizajnom, určený na použitie v sprchách, kúpeľniach, kuchyniach a iných obytných priestoroch. Maximálna účinnosť v kombinácii s moderným dizajnom zabezpečuje ideálnu mikroklímu. Na inštaláciu na vetracie šachty alebo na pripojenie na kruhové vetracie potrubie.

VÝHODY

Kryt a obežné koleso z vysokokvalitného a odolného plastu odolného voči UV žiareniu. Špeciálne vyvinutý aerodynamický profil zabezpečuje vysokú účinnosť vetrania . Vysoká trieda ochrany IP 34 ponúka ideálne riešenie na vetranie kúpeľní. VÝHODY MOTORA

Nízka spotreba energie vďaka modernému vysokoúčinnému motoru. Bezúdržbový

-Ložiská, ktoré nevyžadujú mazanie, ponúkajú viac ako 40 000 hodín nepretržitej prevádzky. Motor je vybavený tepelnou ochranou proti prehriatiu. AUTOMATICKÁ automatická uzávierka

- otvára (

1. ) približne 20 ÷ 30 sekúnd po spustení ventilátora. Keď spotrebič prestane pracovať, uzávierka sa automaticky zatvorí ( 2 . ). Vďaka časovaču

( časovač ) môže ventilátor pokračovať v prevádzke v časovom rozsahu od cca 2 do cca 30 minút po vypnutí ventilátora vypínačom (napr. z osvetlenia). Na využitie všetkých funkcií ventilátora je potrebný trojvodičový elektrický kábel (od vypínača k ventilátoru). Ventilátor je možné pripojiť aj dvoma vodičmi (svorky L a N), ale v takom prípade sa ventilátor spustí automaticky v závislosti od vlhkosti vzduchu v miestnosti. TECHNICKÉ ÚDAJE

Menovité napájacie napätie -

230 V

• Menovitá frekvencia - 50 Hz
• Príkon - 22,0 W
• Prietok vzduchu - 185 m3/h
• Akustický tlak - 35 dB(A)/3 m
• Statický tlak - 55 Pa
• Spotreba energie - 0 ,1 A
• Otáčky motora - 2400 ot/min
• Max. Maximálna prevádzková teplota - 45 °C
• Trieda ochrany - IP24
• Hmotnosť - 0 ,75 kg
• PLÁN ELEKTRICKÉHO PRIPOJENIA Na pripojenie ventilátora je potrebné

Trojvodičovú elektrickú inštaláciu

od vypínača k ventilátoru. S1 - Spínač (napr. svetlo)

• L - Napätie (trvalo pripojené)
• N - neutrálny vodič (nulový)
• LT - Napätie (prerušené spínačom)
• Správne zapojenie ventilátora s časovým spínačom: - Nastavte potenciometer z času na minimum (otáčajte potenciometrom veľmi opatrne, kým nevznikne mierny odpor, pretože otáčaním potenciometra okolo svojej osi ho môžete ľahko poškodiť). Potom pripojte svorky

L

- Fázový a N - nulový vodič. Po privedení napätia cez toto pripojenie by sa mal ventilátor na niekoľko sekúnd zapnúť a potom sa sám vypnúť. Potom pripojte tretí kábel k svorke LT (napríklad žltozelený kábel použite ako fázu prerušovanú spínačom tak, že ho pripojíte na vstup spínača). Pomocou tohto pripojenia môžeme vo ventilátore použiť funkciu časovača. Ak nemáte trojvodičovú inštaláciu od spínača k ventilátoru, nie je možné pripojiť ventilátor s funkciou časovača. Funkcia časovača - zabudovaný nastaviteľný časovač chodu umožňuje prevádzku ventilátora od 2 do 30 minút po jeho pripojení k spínaču

-Zastavený pomocou spínača. Inštalácia

Ventilátor je možné prevádzkovať na vodorovných a zvislých plochách.

Ak je to možné, ventilátory by sa mali inštalovať priamo do otvoru ventilačnej šachty.

• Môže sa použiť na montáž na strop. Informácie od výrobcu: Ventilátor je určený na prevádzku v domácnostiach, kde je možné ho používať:
• VENTS Group je súčasťou medzinárodnej výrobnej skupiny. Jej sortiment výrobkov je rozdelený do dvoch hlavných oblastí: Vetranie obytných priestorov a profesionálne vetranie. Moderná centrála s výškovými skladmi umožňuje efektívne dodávky zákazníkom v celej krajine. Skúsenosti získané v oblasti vetrania od roku 1995 prispievajú k profesionálnym, spoľahlivým a komplexným službám zákazníkom. Zákazníci sa môžu vždy spoľahnúť na technickú podporu skupiny VENTS.
