Konektory monitorov: typy, vlastnosti a porovnanie
Chcete si kúpiť nový monitor, nový počítač alebo novú grafickú kartu a nie ste si neistý, ktorý typ pripojenia monitora je najlepší? Predstavíme vám rôzne varianty a vysvetlíme vám, ktorý typ prípojky je pre vás ideálnou voľbou.
1. Vlastnosti konektorů a rozdíly mezi nimi
Veľa počítačových monitorov je vybavených množstvom konektorov: tie slúžia okrem napájania elektrickým prúdom aj na prenos obrazových dát, hudby alebo iného signálu. V závislosti od toho, na aký účel (kancelárske aplikácie, streamovanie, hranie hier atď.) chcete monitor používať, sa líšia aj požiadavky na grafiku, respektíve rozlíšenie (v pixloch) a snímkovú frekvenciu (v Hertzoch). Predstavíme vám najdôležitejšie konektory a ich výhody aj nevýhody.
Ak sa zaujímate o opis určitého rozhrania, môžete prejsť na príslušný odsek tu:
- DVI
- HDMI
- DisplayPort
- VGA
- Kompozitný
- S-Video
- Komponentné video
- USB
- Audio/Line
Okrem toho vám v našom prehľade ukážeme, pre aké rozlíšenie a akú snímkovú frekvenciu sa hodí určitý štandard.
Ak váš monitor a grafická karta používajú odlišné konektory, môžete si v kapitole o kompatibilite prečítať, či sa dajú navzájom prepojiť pomocou adaptéra.

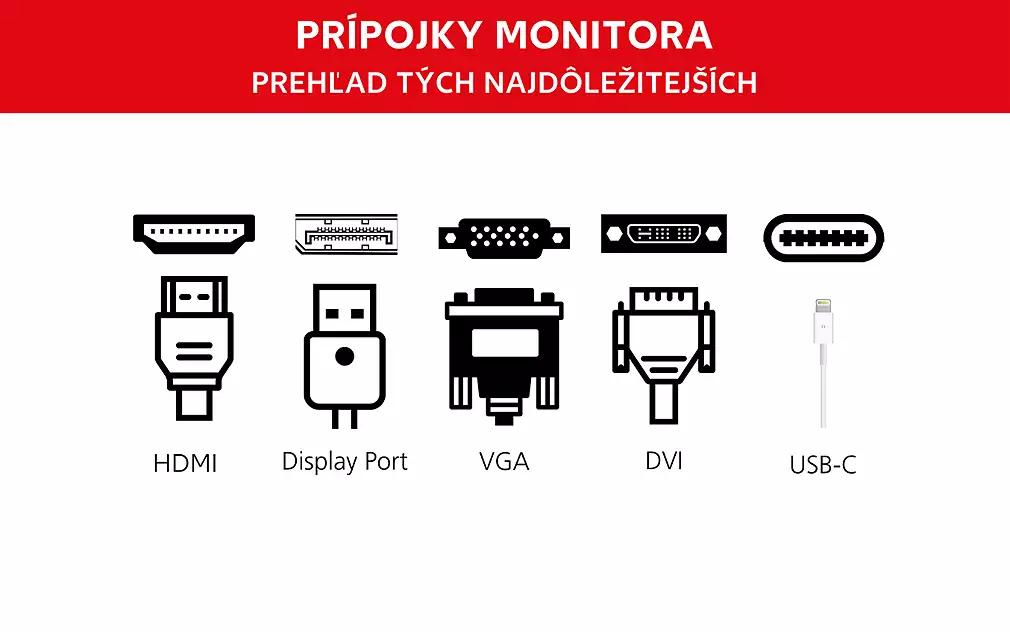

Všetky dôležité prípojky monitora
2. Moderné konektory monitorov
V tomto odseku vám predstavíme najbežnejšie typy konektorov na prenos obrazového signálu:
- DVI
- HDMI
- DisplayPort

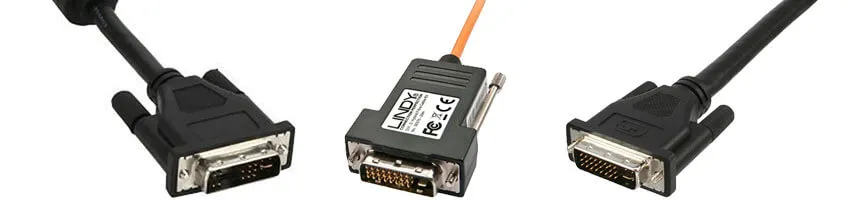

Kábel pre konektory DVI: analógový, digitálny, integrovaný (zľava doprava)
2.1 DVI port
DVI znamená Digital Visual Interface a slúži na prenos obrazového signálu medzi grafickou kartou a monitorom. DVI porty sa rozdeľujú na tri kategórie:
- DVI-A: A znamená analógový. Konektory DVI-A môžu prenášať analógové signály.
- DVI-D: D znamená digitálny. Konektory DVI-D môžu prenášať (výlučne) digitálne signály.
- DVI-I: I znamená integrovaný (integrated). Konektory DVI-I môžu prenášať digitálne aj analógové signály.
Okrem toho sa pri digitálnych a integrovaných konektoroch DVI rozlišuje medzi Single Link a Dual Link. Tento údaj sa vzťahuje na maximálne rozlíšenie, ktoré môže byť vysielané, respektíve prijímané.
- podporujú maximálne 1 920 x 1 200 pixlov pri obnovovacej frekvencii 60 Hz.
- sa naproti tomu hodia pre rozlíšenia až 2 560 x 1 600 pixlov pri 60 Hz, respektíve pre frekvencie až 144 Hz pri Full HD.
Rozdiel medzi Single Link a Dual Link sa dá rozpoznať na základe pinov na typicky bielom konektore kábla: káble Single Link vykazujú 18 pinov, káble Dual Link naproti tomu 24.
Zhrnutie: Maximálne prenášateľné rozlíšenie konektorov DVI (DVI-D Dual Link a DVI-I Dual Link) je 2 560 x 1 600 pixlov s obnovovacou frekvenciou 60 Hz. Konektory DVI-D Dual Link sú najlepšou alternatívou pre monitory s Full HD a 144 Hz, ak počítač nedisponuje konektorom DP (DisplayPort).
2.2 HDMI port
Skratka HDMI znamená High Definition Multimedia Interface. Konektory HDMI sa považujú za štandard na prenos odrazu a zvuku. Vyskytujú sa nielen na grafických kartách a monitoroch, ale aj na väčšine prístrojov zábavnej elektroniky, ako napríklad na televízoroch, Blu-ray prehrávačoch a hracích konzolách.
Typický vzhľad HDMI kábla: malá obdĺžniková zástrčka s dvomi výrezmi
Aj pri HDMI sa rozlišuje medzi rôznymi štandardmi:
- HDMI 1.4: podporuje Full HD so 120 Hz, 4K s 30 Hz
- HDMI 2.0: podporuje Full HD so 120 Hz, 4K so 60 Hz
- HDMI 2.1: podporuje 4K so 120 Hz, 8K so 60 Hz
Okrem súčasného prenosu obrazových a zvukových dát ponúkajú konektory HDMI ďalšie funkcie a možnosti: ethernetový signál sa dá prenášať prostredníctvom HDMI, sú podporované pomery strán ako 21:9 a formáty ako HDR a 3D, a tiež ochrana proti kopírovaniu HDCP (High-bandwidth Digital Content Protection).
Okrem konektora HDMI je rozhodujúci aj zvolený typ kábla, respektíve správna trieda, pretože podstatne ovplyvňujú rýchlosť prenosu dát. V zásade sa rozlišuje medzi štyrmi druhmi:
- HDMI Standard
- HDMI High Speed
- HDMI Premium High Speed
- HDMI Ultra High Speed
Pri výbere však dbajte aj na to, aby kábel podporoval požadované funkcie (ako napríklad 3D).
Zhrnutie: Konektory HDMI podporujú v závislosti od štandardu rozlíšenie až 8K so 60 Hz (HDMI 2.1). Okrem toho sa dajú prostredníctvom HDMI prenášať na monitor nielen obrazové dáta, ale aj zvuk a ďalšie druhy signálov. Tento konektor je ideálny pre domáce kino a hranie hier na televízore. Vyššie frekvencie pri hraní hier ponúkajú DVI a DisplayPort.
2.3 Konektor DP
Pod konektorom DP na monitore a grafickej karte sa rozumie takzvaný DisplayPort. Ten slúži podobne ako HDMI na prenos obrazových a zvukových signálov súčasne. Pôvodne existoval okrem vlastného DisplayPortu aj mini DisplayPort, z ktorého sa medzitým vyvinul konektor Thunderbolt.
Konektor DP sa podobá na HDMI. Má však len jeden výrez namiesto dvoch
- DisplayPort 1.1: až 144 Hz pri Full HD
- DisplayPort 1.2: až 144 Hz pri 2K (WQHD/QHD)
- DisplayPort 1.3: až 120 Hz pri 4K
- DisplayPort 1.4: až 144 Hz pri 4K
- DisplayPort 2.0: až 60 Hz pri 8K
Zhrnutie: DisplayPort podporuje vysoké snímkové frekvencie a rozlíšenia. Vďaka tomu je tento port najlepšou voľbou na hranie hier (gaming) s vysokými snímkovými frekvenciami, ako aj pre herné monitory FreeSync a G-Sync. Ak vaša grafická karta neponúka port DP, môžu byť v závislosti od účelu použitia vhodnými alternatívami HDMI a DVI.
3. Ďalšie štandardy
Okrem vyššie uvedených štandardných konektorov pre obrazovky a grafické karty existujú ešte ďalšie rozhrania na monitoroch, ktoré slúžia na prenos obrazu a zvuku alebo ponúkajú zvláštne funkcie. Tie sú spravidla zriedkavejšie, môžu však v závislosti od požadovaného účelu použitia ovplyvniť výber monitora. Predstavíme vám jednotlivé konektory:
- VGA
- Združený
- S-Video
- Komponentné video
- USB
- Audio/Line
3.1 VGA port
Konektor VGA (skratka pre Video Graphics Array) bol dlhú dobu základným štandardom prepojenia grafickej karty s monitorom. V súčasnosti sa však pokladá za zastaraný a z väčšej časti ho vystriedali DVI, HDMI a DisplayPort.
Typický modrý konektor VGA
Jedným z hlavných dôvodov, prečo sa pripojenie cez tento typ konektora D-Sub (3-radový, 15-pólový, typicky modrý) považuje za zastaralé, je analógový prenos: Grafické karty a monitory pracujú digitálne, takže signál musí grafická karta najskôr previesť z digitálneho na analógový, následne sa prenesie prostredníctvom VGA a pri prijatí monitorom sa znova zmení z analógového na digitálny. Zakaždým pritom dochádza k stratám kvality. Okrem toho sa môžu prostredníctvom VGA prenášať len obrazové informácie a žiadny zvuk.
Aj napriek tomu ponúka konektor VGA jednu rozhodujúcu výhodu: signál sa môže káblom prenášať na vzdialenosť minimálne 15 metrov. Avšak kvalita obrazu klesá v závislosti od dĺžky kábla.
Na porovnanie: dosah DisplayPortu je obmedzený na približne 3 až 5 metrov, pri DVI a HDMI to platí rovnako – s výnimkou tienených káblov, ktoré vedia premostiť približne 7 metrov. Alternatívne sa však vždy môžu medzi ne zapojiť aj zosilňovače, ktoré sa postarajú o to, že sa signály budú dať prenášať na dlhšie vzdialenosti.
Zhrnutie: Konektor VGA je zastaralým štandardom, ktorého používaním dochádza k stratám kvality obrazu. Zvuk sa prostredníctvom VGA nedá prenášať. Avšak tieto káble sa hodia na prenos signálov na dlhé vzdialenosti minimálne 15 metrov.
3.2 Združený konektor, S-Video a komponentný video konektor
Tieto tri druhy konektorov sú na monitoroch počítačov zabudované len zriedka. Môžu byť však užitočné napríklad na prehrávanie fotografií a videa z fotoaparátov (kamier) priamo na monitore.

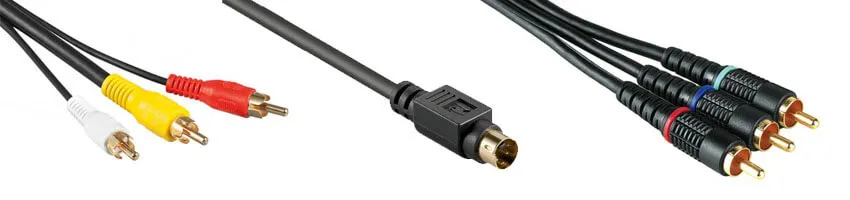

Zriedkavé, ale praktické: združený, S-Video a komponentný video kábel (zľava doprava)
Konektory rozoznáte nasledovne:
- Združený: skladá sa z troch okrúhlych konektorov, farba označuje zodpovedajúci kábel a signál (žltá = video, červená = audio vpravo, biela = audio vľavo).
- S-Video: samostatná čierna zástrčka s viacerými pinmi.
- Komponentné video: nazývané aj komponentný vstup a výstup, skladá sa z troch okrúhlych konektorov, farba, respektíve písmená označujú zodpovedajúci kábel cinch (zelená = Y, modrá = Pb/Cb, červená = Pr/Cr). Pb a Pr znamenajú analógový signál, Cb a Cr naproti tomu digitálny.
3.3 Konektory USB
Okrem konektorov na prepojenie s grafickou kartou obsahujú niektoré monitory dodatočne aj konektory USB. V závislosti od účelu použitia a vyhotovenia sa rozlišuje medzi týmito variantmi:
- USB-A: na pripojenie USB kľúčov, myši, klávesnice a iných periférnych zariadení.
- USB-B: slúži na pripojenie monitora k počítaču, aby ste mohli využívať ďalšie USB porty na monitore.
- USB-C: najnovší štandard, ktorý môže viesť nielen signál, ale aj prúd.
Všestranné konektory: USB-A, -B a -C (zľava doprava)
3.4 Audio/Line
Okrem toho ponúkajú niektoré monitory prípojku pre 3,6 mm kábel s jack konektorom. Prostredníctvom nej môžete napríklad spojiť reproduktory alebo slúchadlá priamo s monitorom na prenos audio signálu. Má to tú výhodu, že kábel môže byť spravidla kratší, ako keď by ste ho museli zasunúť na zadnej strane počítača.
4. Prehľad a kompatibilita
Nasledujúca tabuľka ponúka prehľad rôznych (verzií) rozhraní, ako aj podporovaného rozlíšenia a obnovovacej frekvencie.
| Rozhranie | Maximálne rozlíšenie | MMaximálna frekvencia |
|---|---|---|
| DVI Single Link | 1.920 x 1.200 px | 60 Hz |
| DVI Dual Link | 1.920 x 1.080 px (2.560 x 1.600 px) | 144 Hz (60 Hz) |
| HDMI 1.4 | 1.920 x 1.080 px (3.840 x 2.160 px) | 120 Hz (30 Hz) |
| HDMI 2.0 | 1.920 x 1.080 px (3.840 x 2.160 px) | 120 Hz (60 Hz) |
| HDMI 2.1 | 3.840 x 2.160 px (7.680 x 4.320 px) | 120 Hz (60 Hz) |
| DisplayPort 1.1 | 1.920 x 1.080 px | 144 Hz |
| DisplayPort 1.2 | 2.560 x 1.440 px | 144 Hz |
| DisplayPort 1.3 | 3.840 x 2.160 px | 120 Hz |
| DisplayPort 1.4 | 3.840 x 2.160 px | 144 Hz |
| DisplayPort 2.0 | 7.680 x 4.320 px | 60 Hz |
| VGA | 2.048 x 1.536 px | 60 Hz |
Dbajte na nasledovné: Skutočne dosiahnuteľné hodnoty sú závislé od mnohých faktorov, ako sú vlastnosti kábla, jeho dĺžka a ďalšie podmienky.
Okrem toho môžete niekedy prepojenia vytvoriť aj vtedy, keď monitor a grafická karta ponúkajú rozdielne konektory. Na to sú nutné špeciálne adaptéry. Tie musia byť v závislosti od kombinácie konektorov aktívne alebo pasívne. Okrem toho dbajte na to, že rozhodujúce je, na akom prístroji (monitor a grafická karta) je aký konektor k dispozícii: napríklad sa nedá prepojiť vstup HDMI (monitor) s výstupom VGA (grafická karta), vstup VGA sa však dá prepojiť s výstupom HDMI (pomocou adaptéra).
Nasledujúca tabuľka ukazuje možnosti pripojenia:
| Vstup (monitor) | Výstup (grafická karta) |
|---|---|
| DVI Single Link | DVI Single Link (bez adaptéra); HDMI; DisplayPort |
| DVI Dual Link | DVI Dual Link (bez adaptéra); DisplayPort |
| HDMI | HDMI (bez adaptéra); DisplayPort; DVI Single Link; DVI Dual Link |
| DisplayPort | DisplayPort (bez adaptéra) |
| VGA | VGA (bez adaptéra); HDMI; DisplayPort; DVI Single Link; DVI Dual Link |
5. Zhrnutie: Aké konektory monitora potrebujem?
Pre súčasný prenos obrazových a zvukových signálov cez kábel sa hodí konektor DP a konektor HDMI. DisplayPort (DP) ponúka vyššiu maximálnu frekvenciu až 144 Hz, HDMI dosahuje v závislosti od verzie maximálne 120 Hz. Zatiaľ čo cez DisplayPort sa môže prenášať len zvuk a obraz, niektoré verzie HDMI sú vhodné aj na ďalšie typy signálu. Oba konektory podporujú vysoké rozlíšenia až 8K.
A práve konektor DVI je najlepšou alternatívou, ak vaša grafická karta nemá DisplayPort a HDMI. Aj prostredníctvom neho možno prenášať vysoké hustoty pixlov – až 2 560 krát 1 600 pixlov.
Ku konektoru VGA by ste sa mali naproti tomu uchýliť len v núdzovom prípade, pretože tento štandard sa považuje za zastaralý a je spojený so stratami kvality. Okrem toho sa dá cez VGA prenášať len obraz, avšak na dlhé vzdialenosti minimálne 15 metrov.
Všetky ďalšie konektory monitora majú doplnkové funkcie.
6. Často kladené otázky
Ktorý spôsob pripojenia monitora je najlepší?
To je závislé od viacerých faktorov:
- Najvyššie obnovovacie frekvencie ponúka DisplayPort (až 144 Hz pri 4K) a DVI (až 144 Hz pri Full HD).
- Najvyššie rozlíšenie podporuje DisplayPort a HDMI, zakaždým až 8K.
- DisplayPort a HDMI prenášajú okrem toho obraz aj zvuk.
Dbajte na nasledovné: Okrem pripojenia je dôležitá aj príslušná verzia, ako aj podpora vašou grafickou kartou.
Aký konektor mám použiť pre monitor s frekvenciou 144 Hz?
To je závislé od požadovaného rozlíšenia, ktoré sa má zobraziť:
- Konektor DVI (s Dual Link) umožňuje 144 Hz pri Full HD.
- Konektor DP (DisplayPort) umožňuje 144 Hz pri 4K.
Dbajte zakaždým na vhodnú verziu konektora, aby ste docielili požadovaný výkon.
Aké možnosti pripojenia monitora existujú?
Na prenos obrazového signálu z počítača na monitor máte k dispozícii najmä tieto možnosti:
- Konektory DVI
- Konektory HDMI (prenášajú súčasne aj zvuk)
- Konektory DisplayPort (prenášajú súčasne aj zvuk)
- Konektory VGA (analógové, považujú sa za zastaralé)
Čo je lepšie: HDMI alebo DVI?
Odpoveď na túto otázku je závislá od vašich špecifických požiadaviek: DVI ponúka vyššiu maximálnu snímkovú frekvenciu až 144 Hz. HDMI naproti tomu podporuje vyššie rozlíšenia až 8K a môže okrem obrazových informácií prenášať aj zvuk a ďalšie signály.
